Primeros pasos con el TNC 640
1.3 Programar la primera pieza
1
58
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
Elaboración de un programa de ciclos

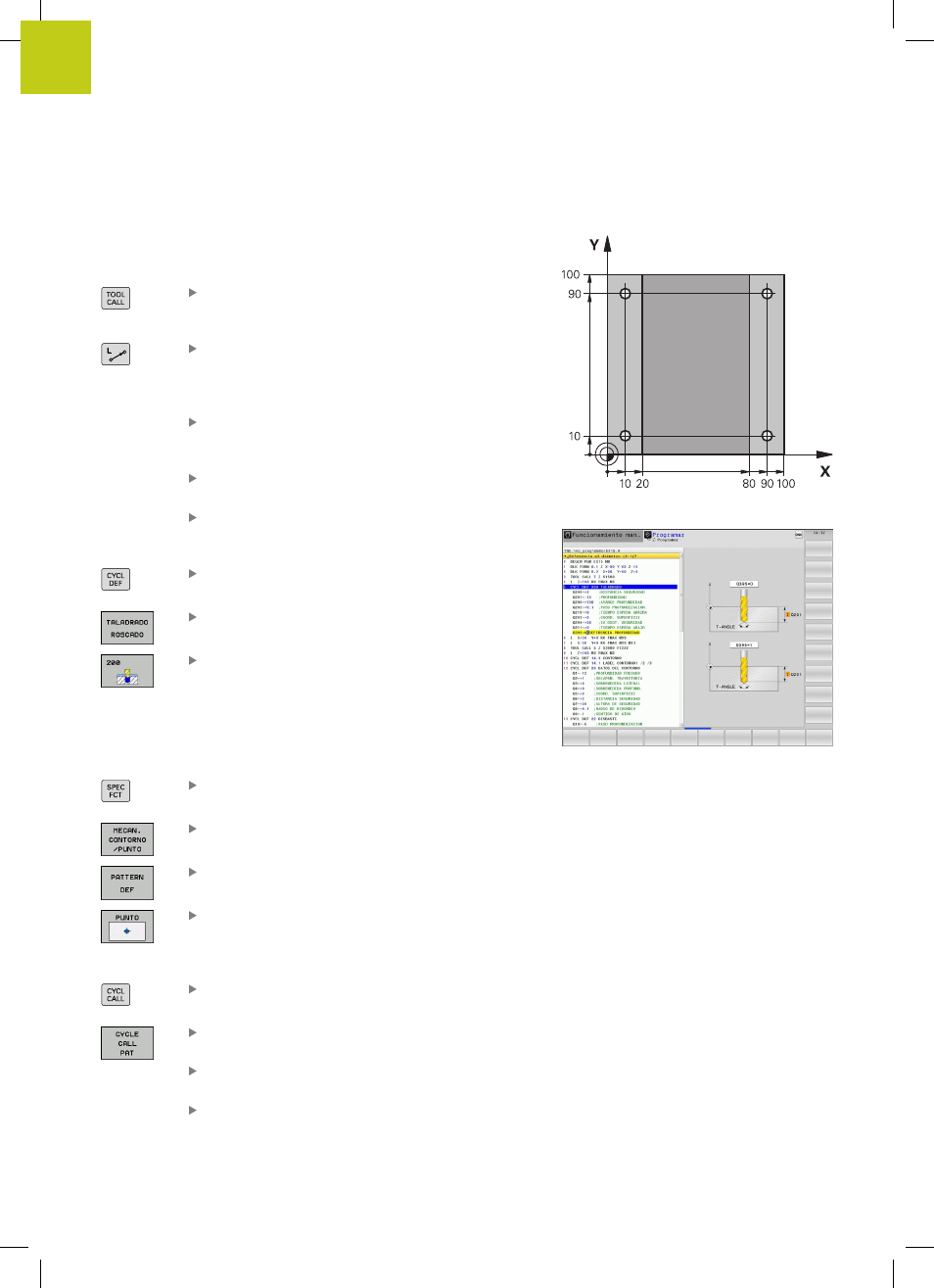

Los taladros mostrados en la imagen a la derecha (profundidad
20 mm) se deben realizar con un ciclo de taladro estándar. La
definición de la pieza en bruto ya está creada.
Llamar a la herramienta: Introducir los datos de
herramienta. Confirmar los datos cada vez con la
tecla
ENT, no olvidar el eje de herramienta.
Avance libre de la herramienta: Pulsar la tecla de
eje naranja
Z e introducir el valor correspondiente
a la posición a acceder, p. ej., 250. Confirmar con
la tecla
ENT
Corrección del radio.: RL/RR/sin correcc.?
confirmar con la tecla ENT: Corrección de radio sin
activar
Avance F=? confirmar con la tecla ENT: desplazar
en marcha rápida (
FMAX)
¿Función auxiliar M? confirmar con la tecla END:
El TNC memoriza la frase de desplazamiento
introducida
Llamar el menú Ciclos
Mostrar ciclos de taladro
Seleccionar el ciclo de taladro estándar 200: el
TNC inicia el diálogo para la definición del ciclo.
Introducir paso a paso los parámetros solicitados
por el TNC, confirmar la introducción cada vez
con la tecla
ENT. En la ventana a la derecha, el
TNC muestra un gráfico con el parámetro de ciclo
correspondiente.
Llamar menú para funciones especiales
Mostrar funciones para el mecanizado de puntos
Seleccionar definición de modelo
Seleccionar entrada de puntos: introducir las
coordenadas de los 4 puntos, confirmar cada vez
con la tecla
ENT. Después de la introducción del
cuarto punto, guardar la frase con la tecla
END
Mostrar el menú para la definición de la llamada de
ciclo
Ejecutar el ciclo de taladro sobre el modelo
definido:
Avance F=? confirmar con la tecla ENT: desplazar
en marcha rápida (
FMAX)
¿Función auxiliar M? Conectar el cabezal y el
refrigerante, p. ej.,
M13, confirmar con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
