Programación: Programar contornos
6.4 Movimientos de trayectoria - coordenadas cartesianas
6
226
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

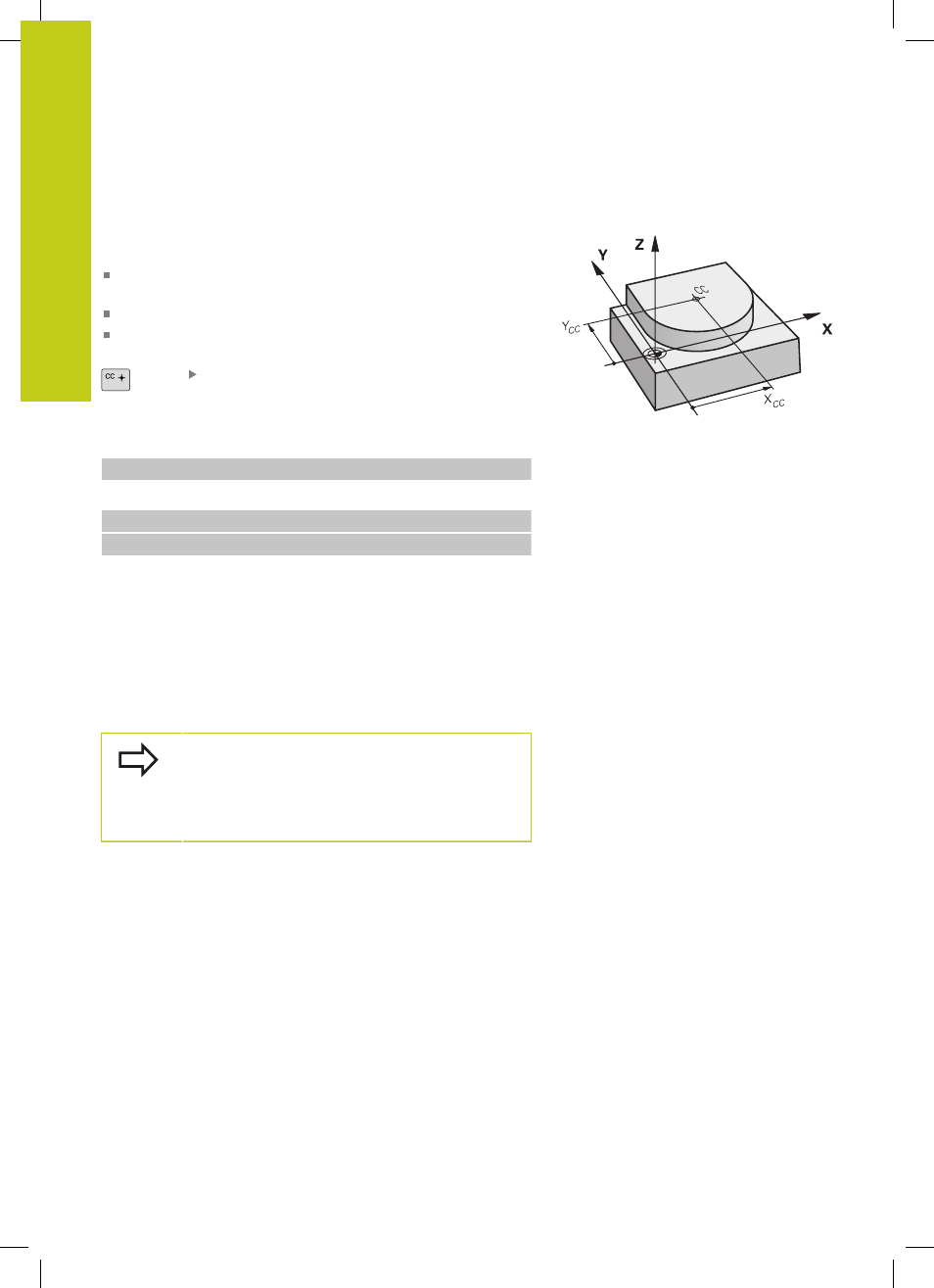

Punto central del círculo CC
El punto central del círculo corresponde a las trayectorias circulares
programadas con la tecla C (trayectoria circular C). Para ello,
se introducen las coordenadas cartesianas del punto central del
círculo en el plano de mecanizado o
aceptar la última posición programada o
se aceptan las coordenadas con la tecla „
ACEPTAR POSICIONES
REALES“
Introducir las coordenadas para el punto central
del círculo o para aceptar la última posición
programada: No introducir coordenadas
Ejemplo de frases NC
5 CC X+25 Y+25
o
10 L X+25 Y+25
11 CC
Las líneas de programa 10 y 11 no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se
programa un nuevo punto central del círculo.
Introducir el punto central del círculo en incremental
Una coordenada introducida incrementalmente en el punto central
del círculo se refiere siempre a la última posición programada de la
herramienta.
Con
CC se identifica una posición como centro
del círculo: La herramienta no se desplaza a esta
posición.
El centro del círculo es a la vez polo de las
coordenadas polares.
