Programación: Mecanizado multieje
12.2 La función PLANE: Girar el plano de mecanizado (opción #8)
12
456
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

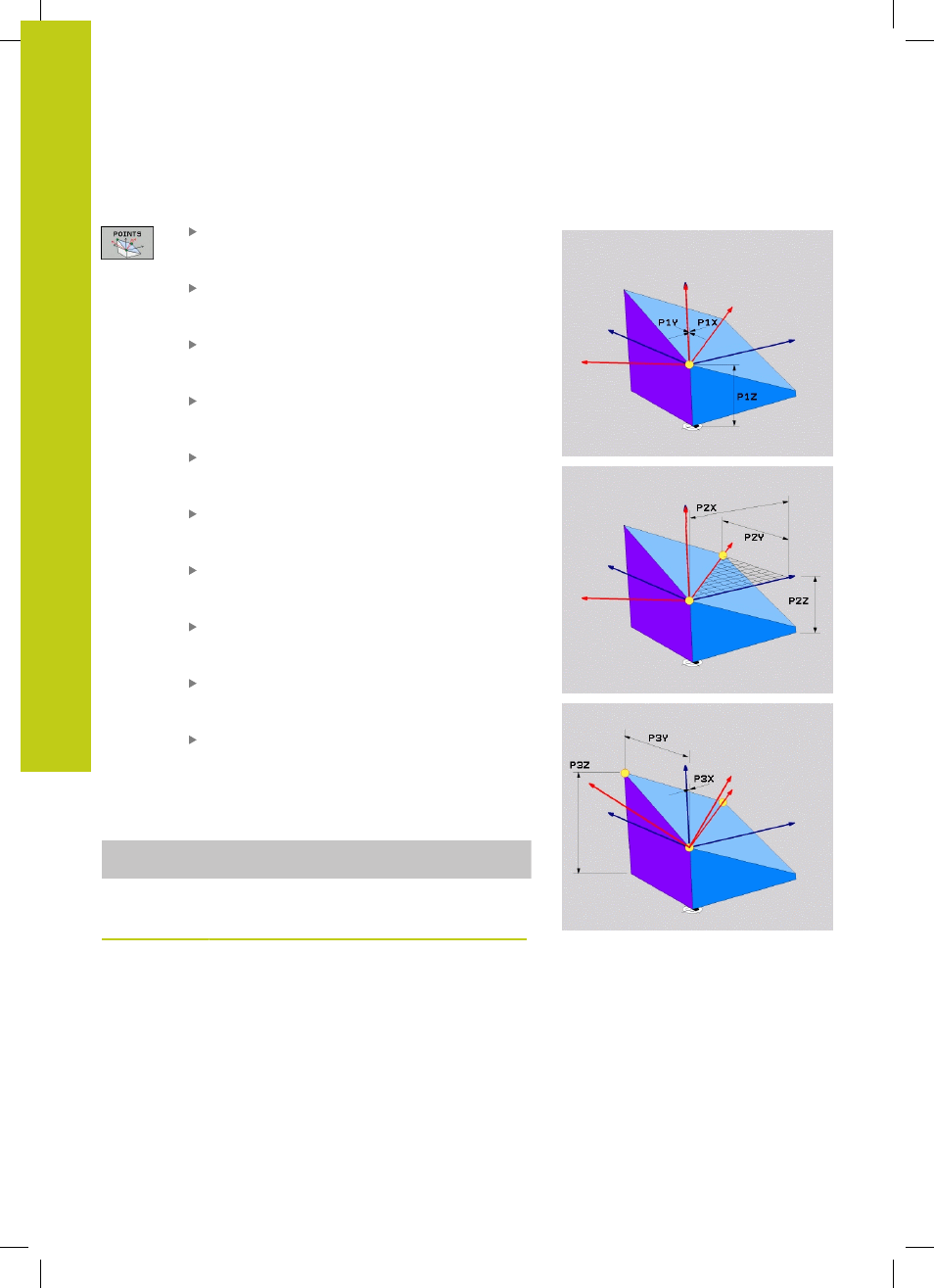

Parámetros de introducción
¿Coordenada X 1er punto del plano?:
Coordenada X
P1X del 1er punto del plano (véase
la figura superior derecha)
¿Coordenada Y 1er punto del plano?:
Coordenada Y
P1Y del 1er punto del plano (véase
la figura superior derecha)
¿Coordenada Z 1er punto del plano?:
Coordenada Z
P1Z del 1er punto del plano (véase
la figura superior derecha)
¿Coordenada X 2o punto del plano?: Coordenada
X
P2X del 2o punto del plano (véase la figura
centro derecha)
Coordenada Y ¿2º punto del plano?: Coordenada
Y
P2Y del 2º punto del plano (véase la figura
centro derecha)
¿Coordenada Z 2o punto del plano?: Coordenada
Z
P2Z del 2o punto del plano (véase la figura
centro derecha)
¿Coordenada X 3er punto del plano?:
Coordenada X
P3X del 3º punto del plano (véase la
figura inferior derecha)
¿Coordenada Y 3er punto del plano?:
Coordenada Y
P3Y del 3er punto del plano (véase
la figura inferior derecha)
¿Coordenada Z 3er punto del plano?:
Coordenada Z
P3Z del 3er punto del plano (véase
la figura inferior derecha)
Continuar con las propiedades de
posicionamientover "Determinar el
comportamiento de posicionamiento de la función
PLANE", página 460
Frase NC
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X
+0 P3Y+41 P3Z+32.5 .....
Abreviaturas utilizadas
Abreviatura Significado
POINTS
Inglés points = puntos
