Movimientos de trayectoria – Programación de contorno libre FK
6.6
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
247

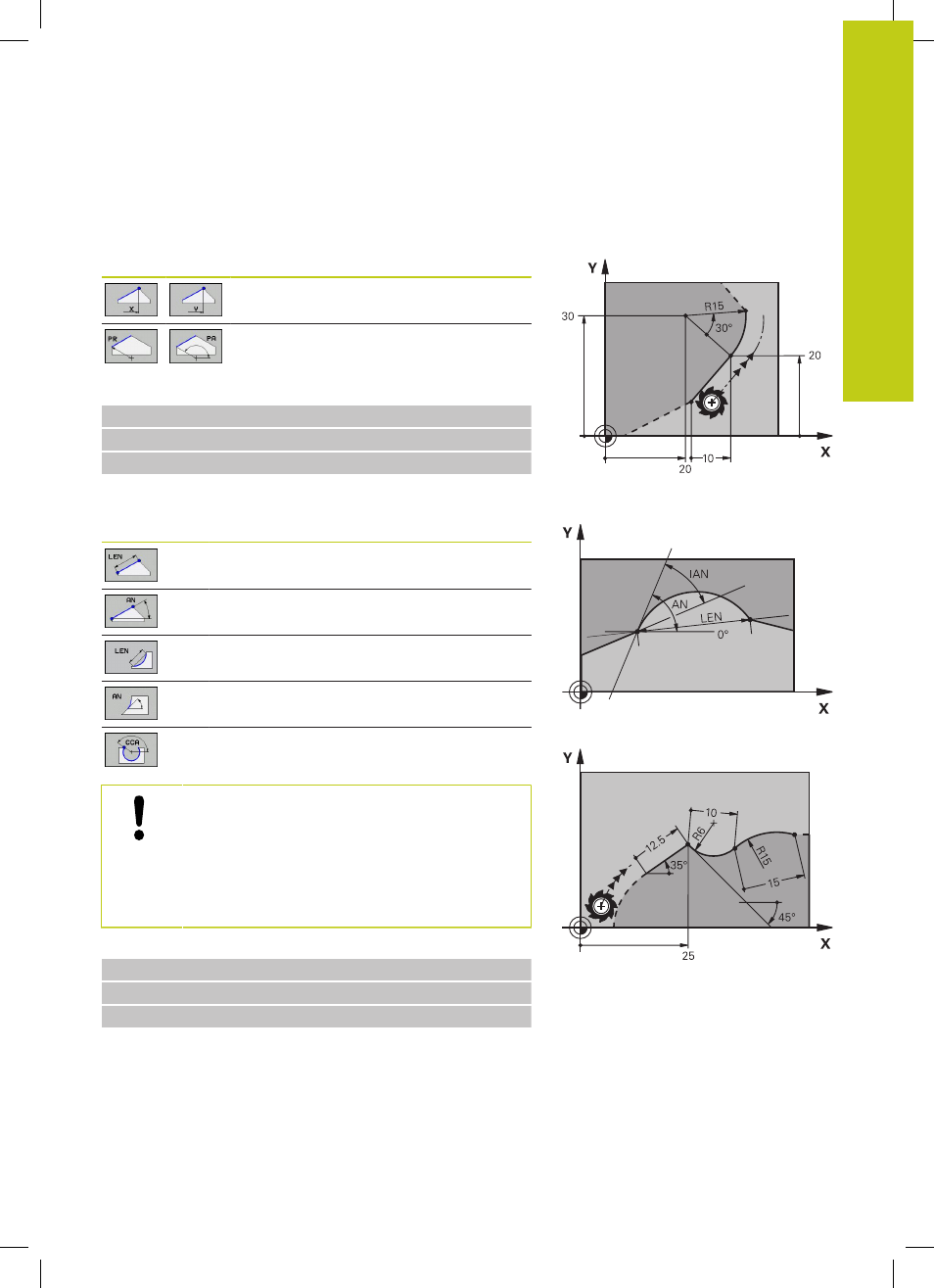

Posibles introducciones
Coordenadas del punto final
Softkeys
Datos conocidos
Coordenadas cartesianas X e Y
Coordenadas polares referidas a FPOL
Ejemplo de frases NC
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Dirección y longitud de trayectorias de contorno
Softkeys
Datos conocidos
Longitud de las rectas
Pendiente de las rectas
Longitud LEN de la cuerda del segmento del
arco de círculo
Ángulo de entrada AN a la tangente de entrada
Introducir el ángulo del punto central de la
sección del arco
¡Atención! ¡Peligro para la pieza y la máquina!
El TNC referencia los ángulos de subida que se han
definido de manera incremental (
IAN) con la dirección
de la última frase de desplazamiento. Los programas
con ángulos incrementales que se hayan creado en
un iTNC 530 o en equipos TNC anteriores no son
compatibles.
Ejemplo de frases NC
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
