Programar y procesar mecanizados simples 16.1
16
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
595

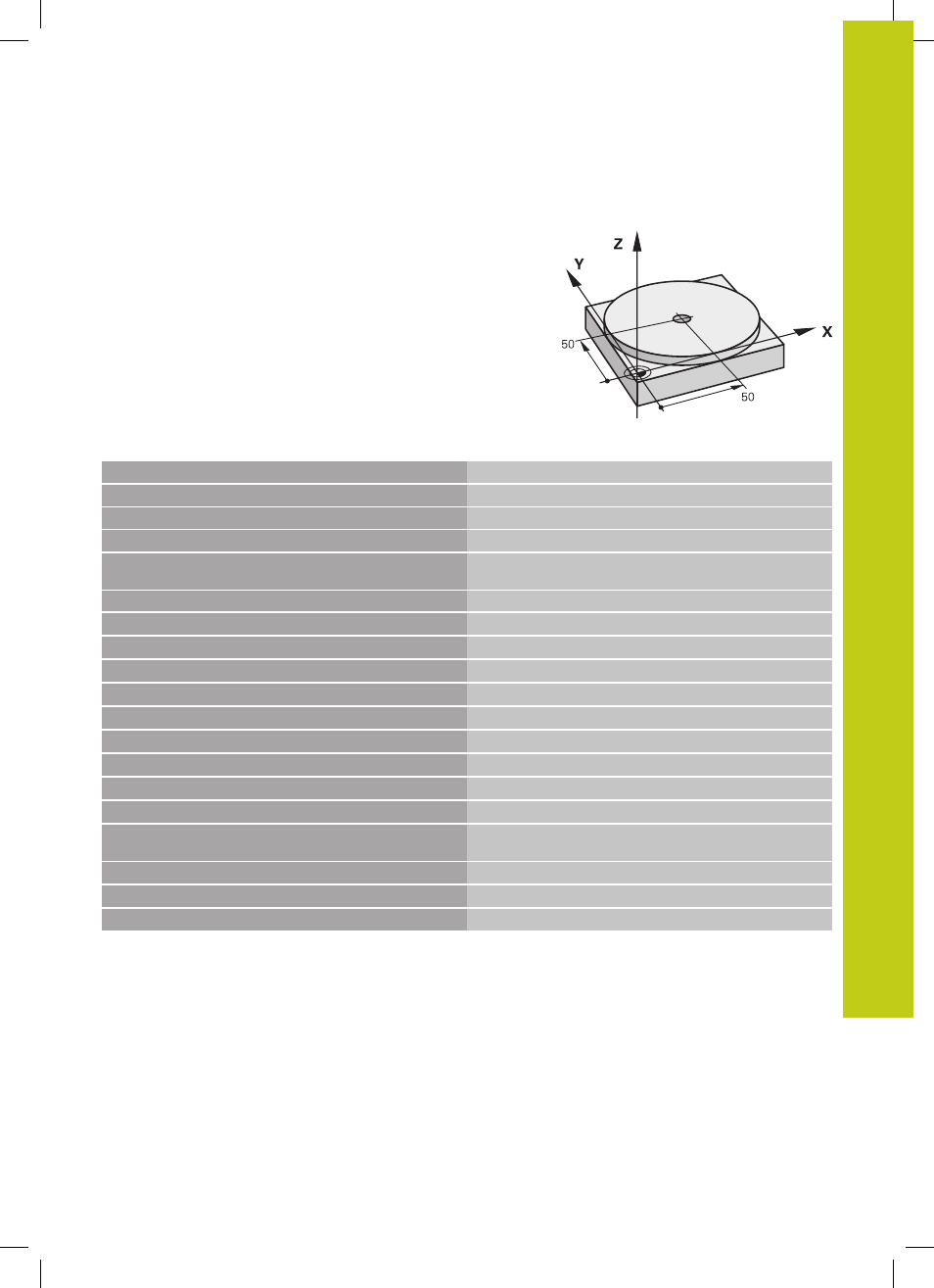

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm de
profundidad. Después de sujetar la pieza, centrarla y fijar el punto
de referencia, se puede programar y ejecutar el taladro con unas
pocas líneas de programación.
Se posiciona primero la hta. con frases lineales sobre la pieza y
a continuación a una distancia de seguridad de 5 mm sobre el
taladro. Después se realiza el taladro con el ciclo
200 TALADRAR
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Retirar la herramienta: Eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
2 L Z+200 R0 FMAX Retirar la herramienta (F MAX = marcha rápida)
3 L X+50 Y+50 R0 FMAX M3
Posicionar la herramienta con F MAX sobre el taladro,
cabezal conectado
Posicionar la herramienta con F MAX sobre el taladro
4 CYCL DEF 200 TALADRAR Definir ciclo TALADRADO
Q200=5 ;DISTANCIA SEGURIDAD
Distancia de seguridad de la herramienta sobre el taladro
Q201=-15 ;PROFUNDIDAD
Profundidad del taladro (signo=sentido mecanizado)
Q206=250 ;AVANCE PROFUNDIDAD
Avance
Q202=2 ;PASO PROFUNDIZACION
Profundidad de paso antes de retirar la herramienta
Q210=0 ;TIEMPO ESPERA ARRIBA
Tiempo de espera en segundos tras cada pasada
Q203=-10 ;COORD. SUPERFICIE
Coordenadas de la superficie de la pieza
Q204=20 ;2A DIST. SEGURIDAD
Distancia de seguridad de la herramienta sobre el taladro
Q211=0,2 ;TIEMPO ESPERA ABAJO
Tiempo de espera en segundos en la base del taladro
Q395=0 ;REFERENCIA PROFUNDIDAD
Profundidad referida a la punta de la herramienta o a la parte
cilíndrica de la herramienta
5 CYCL CALL Llamar ciclo TALADRADO
6 L Z+200 R0 FMAX M2 Retirar la herramienta
7 END PGM $MDI MM
Final del programa
Función de rectas: ver "Recta L", página 223
Ciclo TALADRADO: Véase Modo de Empleo Ciclos, ciclos 200
TALADRAR.
