Programación: Programar contornos
6.6 Movimientos de trayectoria – Programación de contorno libre FK
6
252
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

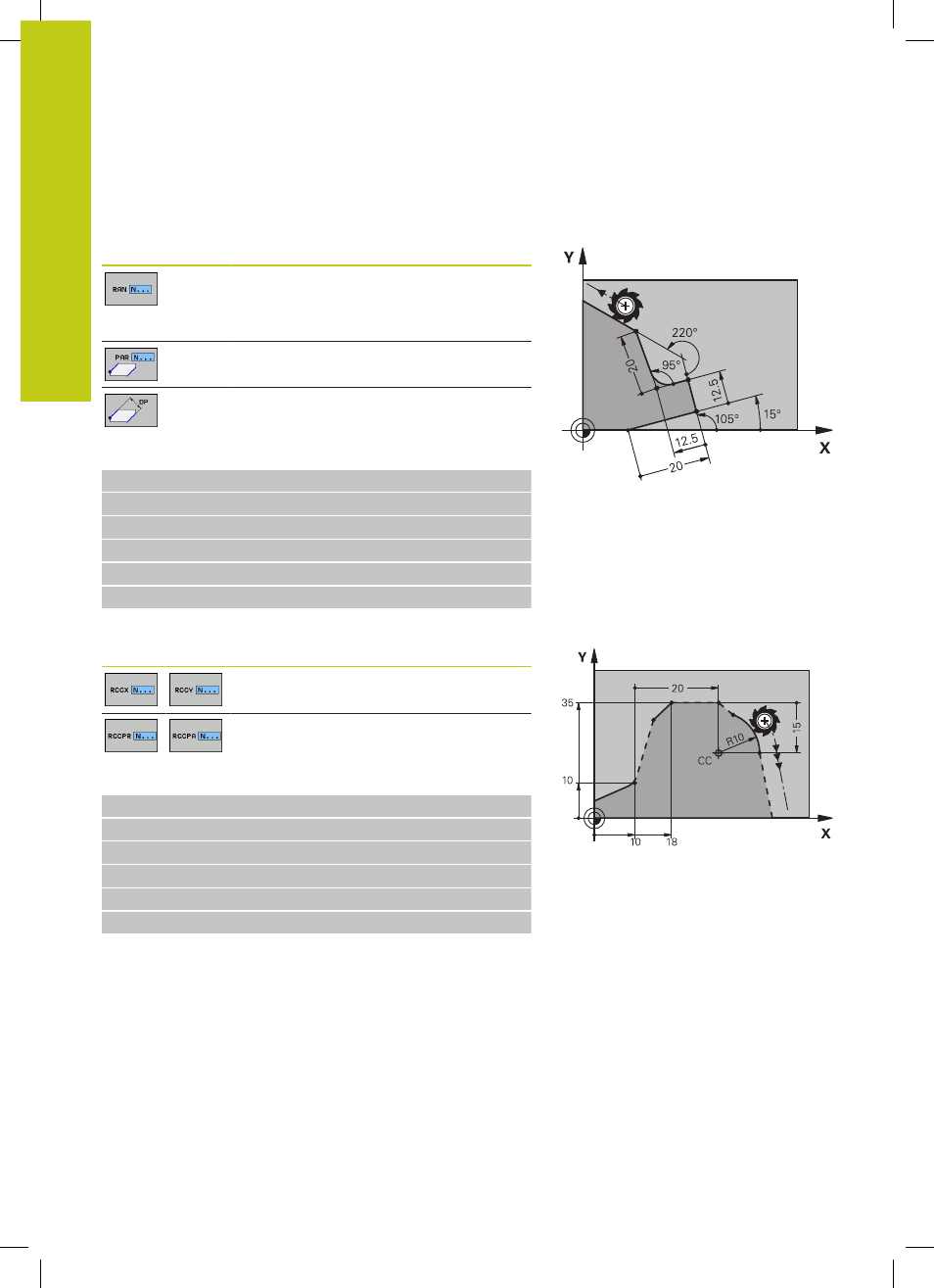

Referencia relativa a la frase N: Dirección y distancia de la
trayectoria de contorno
Softkey Datos conocidos
El ángulo entre la recta y otro elemento
del contorno, o bien entre la tangente de
entrada del arco del círculo y otro elemento
del contorno
Recta paralela a otro elemento del contorno
Distancia de las rectas a la trayectoria del
contorno paralelo
Ejemplo de frases NC
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Referencia relativa a la frase N: Centro del círculo CC
Softkey Datos conocidos
Coordenadas cartesianas del punto central
del círculo referidas a la frase N
Coordenadas polares del punto central del
círculo referidas a la frase N
Ejemplo de frases NC
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
