Programación: Mecanizado multieje
12.2 La función PLANE: Girar el plano de mecanizado (opción #8)
12
452
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
Parámetros de introducción

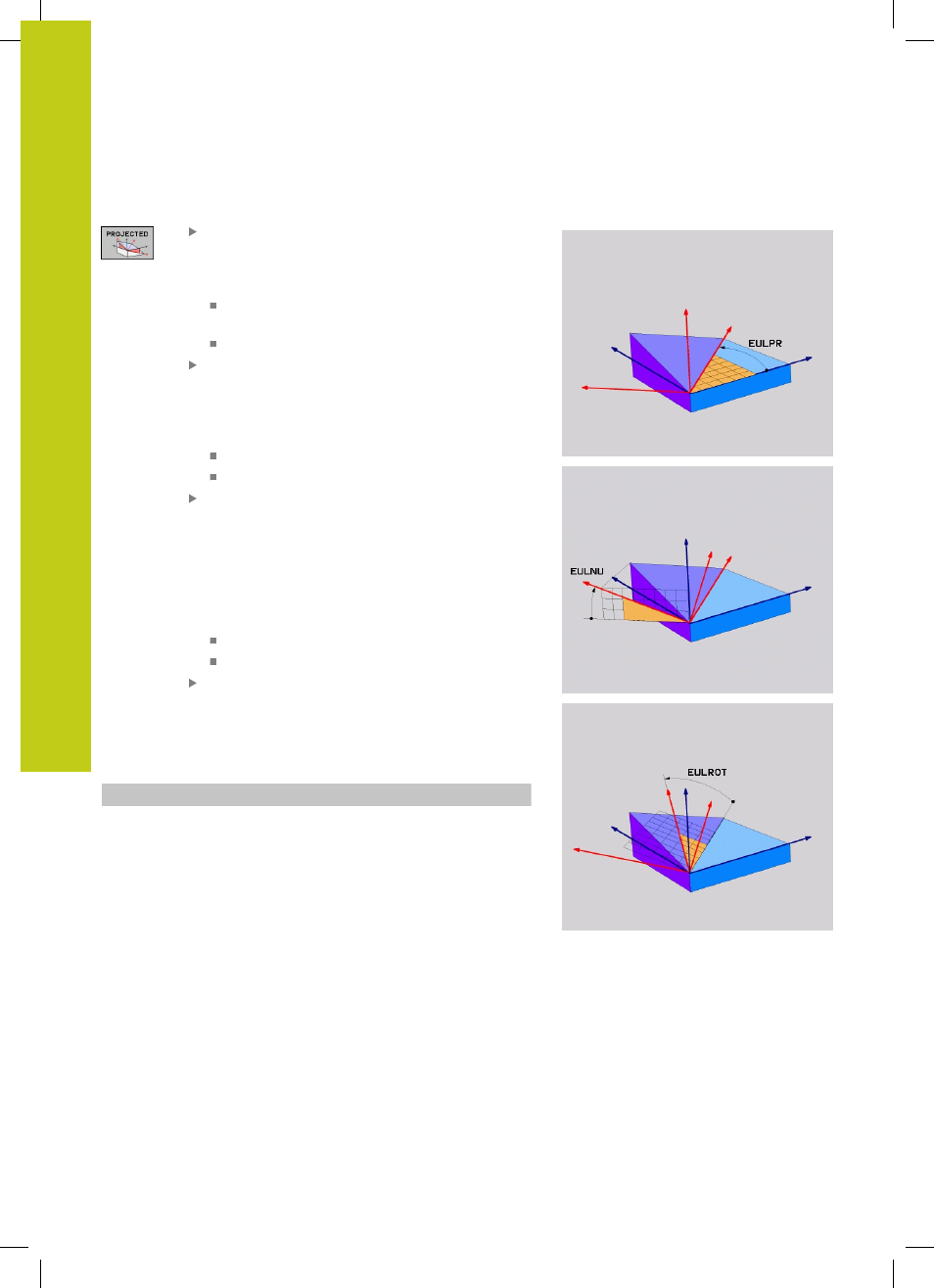

¿Ángulo de giro plano principal de
coordenadas?: ángulo de giro EULPR alrededor
del eje Z (véase la figura superior derecha) Deberá
tenerse en cuenta:
Rango de introducción es -180.0000° a
180.0000°
El eje 0° es el eje X
¿Ángulo de inclinación eje de la herramienta?:
Ángulo de inclinación
EULNUT del sistema de
coordenadas girado alrededor del eje X el ángulo
de precesión (ver figura del centro a la derecha).
Deberá tenerse en cuenta:
Rango de introducción es 0° a 180.0000°
Eje 0° es el eje Z
Ángulo ROT del plano ¿Plano?: Giro EULROT del
sistema de coordenadas inclinado alrededor del
eje Z inclinado (corresponde de forma análoga
a una rotación con el ciclo 10 GIRO). Con el
ángulo de rotación es posible determinar de
forma sencilla la dirección del eje X en el plano de
mecanizado inclinado (véase la figura inferior a la
derecha). Deberá tenerse en cuenta:
Rango de introducción es 0° a 360.0000°
El eje 0° es el eje X
Continuar con las propiedades de posicionamiento
ver "Determinar el comportamiento de
posicionamiento de la función PLANE",
página 460
Frase NC
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
