Aproximación y salida del contorno 6.3
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
219

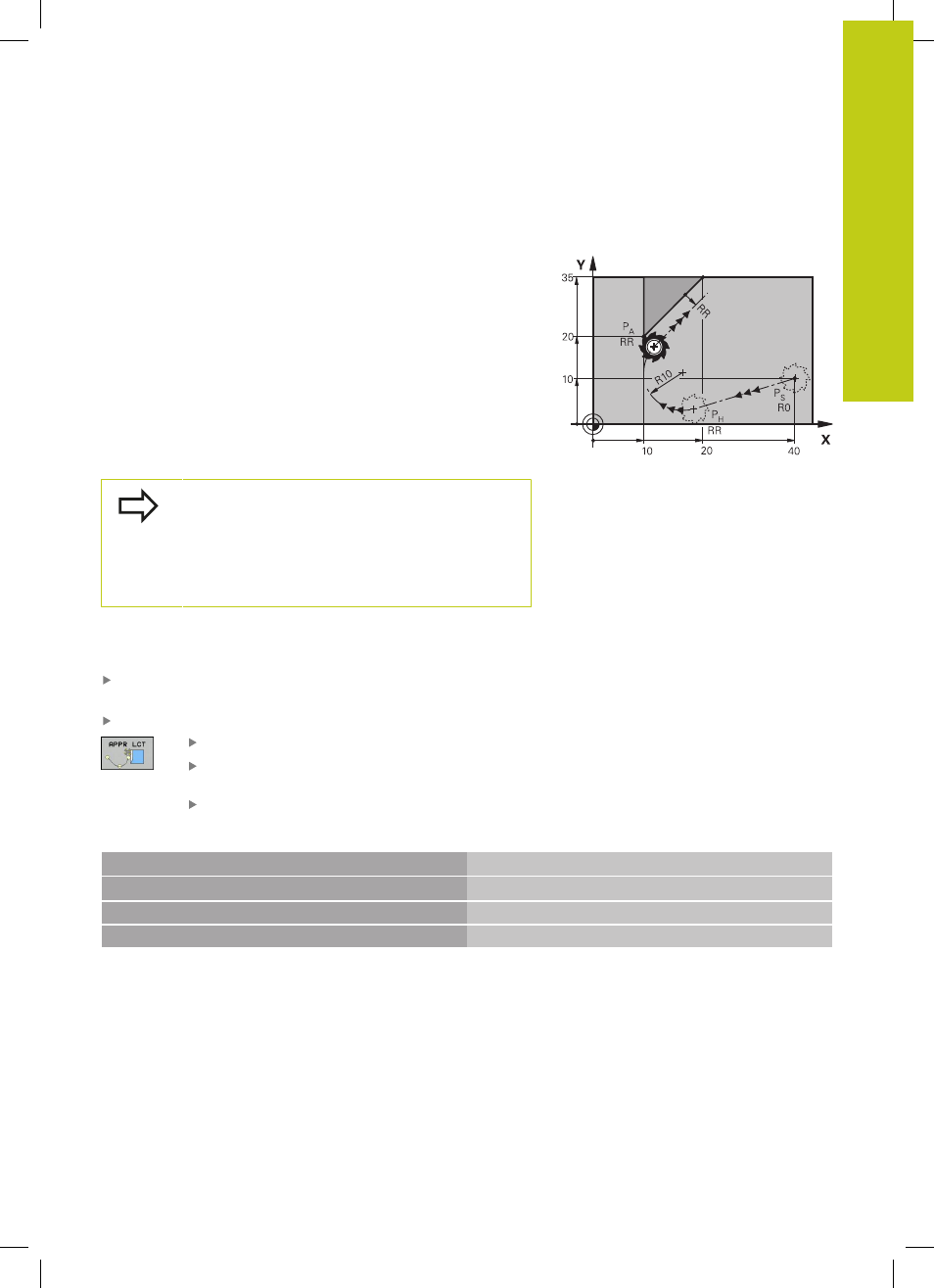

Aproximación según una trayectoria circular
tangente al contorno y a una recta: APPR LCT
El TNC desplaza la herramienta según una recta desde el punto
de partida P
S
a un punto auxiliar P
H
. Desde allí se aproxima según
una trayectoria circular al primer punto del contorno P
A
. El avance
programado en la frase APPR es válido para todo el tramo que el
TNC recorre en la frase de arranque (tramo P
S
– P
A
).
Si en la frase de aproximación se programan los tres ejes
principales X, Y y Z, el TNC hace desplazar la herramienta desde
el punto inicial P
S
primeramente al plano de mecanizado y, a
continuación, en el eje de la herramienta hasta el punto auxiliar
P
H
. Desde el punto auxiliar P
H
al punto de contorno P
A
, el control
numérico hace desplazar la herramienta únicamente en el plano de
mecanizado.
Tener en cuenta este comportamiento si se importan
programas de controles numéricos antiguos Dado el
caso, adaptar los programas.
Los controles numéricos más antiguos hacen el
guiado hacia el punto auxiliar P
H
en los tres ejes
principales simultáneamente.
La trayectoria circular conecta tanto la recta P
S
- P
H
como el primer
elemento del contorno tangencial. De esta forma la trayectoria se
determina claramente mediante el radio R.
Cualquier tipo de trayectoria: Aproximación al punto de partida
P
S
Abrir el diálogo con la tecla
APPR/DEP y la Softkey APPR LCT:
Coordenadas del primer punto de contorno P
A
Radio R de la trayectoria circular. Introducir R
positivo
Corrección de radio
RR/RL para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3 Aproximación a P
S
sin corrección de radio
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 P
A
con corrección de radio. RR, radio R=10
9 L X+20 Y+35
Punto final del primer elemento de contorno
10 L ...
Siguiente elemento de contorno
