Programación: Programar contornos
6.5 Movimientos de trayectoria – Coordenadas polares
6
236
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

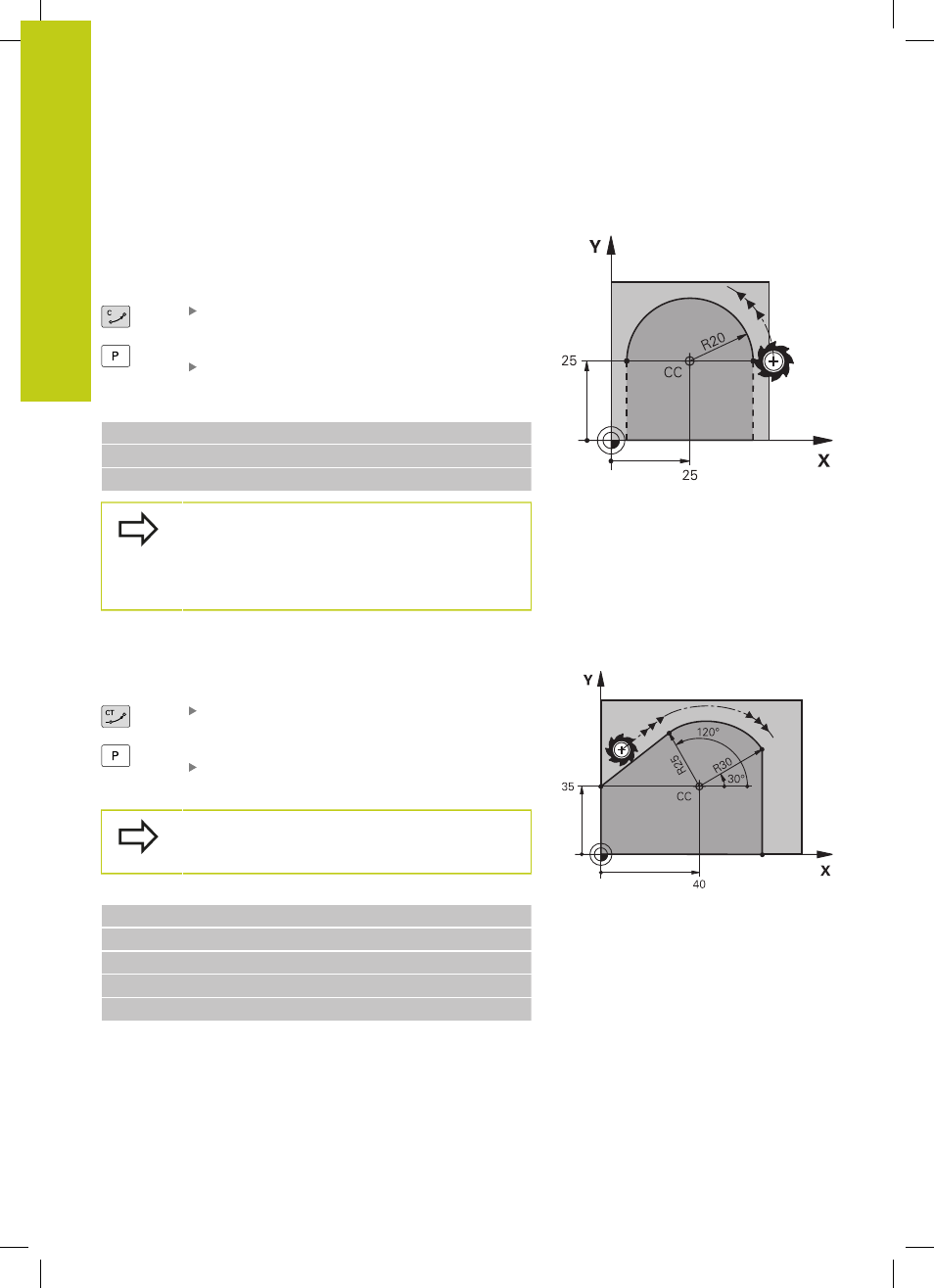

Trayectoria circular CP alrededor del polo CC
El radio en coordenadas polares
PR es a la vez el radio del arco de
círculo.
PR viene determinado por la distancia del punto inicial al
polo
CC. La última posición programada de la herramienta antes de
la trayectoria circular es el punto de partida de dicha trayectoria.
Ángulo de coordenadas polares PA: posición
angular del punto final de la trayectoria circular
entre -99999,9999° y +99999,9999°
Sentido de giro DR
Ejemplo de frases NC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
En introducciones incrementales de los datos, DR y
PA deben introducirse con el mismo signo.
Tener en cuenta este comportamiento si se importan
programas de controles numéricos antiguos Dado el
caso, adaptar los programas.
Trayectoria circular CTP con conexión tangencial
La herramienta se desplaza según un círculo tangente a la
trayectoria anterior del contorno.
Radio en coordenadas polares PR: introducir
distancia del punto final de la trayectoria circular al
polo
CC
Ángulo de coordenadas polares PA: Posición
angular del punto final de la trayectoria circular
¡El polo CC no es el punto central del círculo del
contorno!
Ejemplo de frases NC
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
