Programar un contorno sencillo

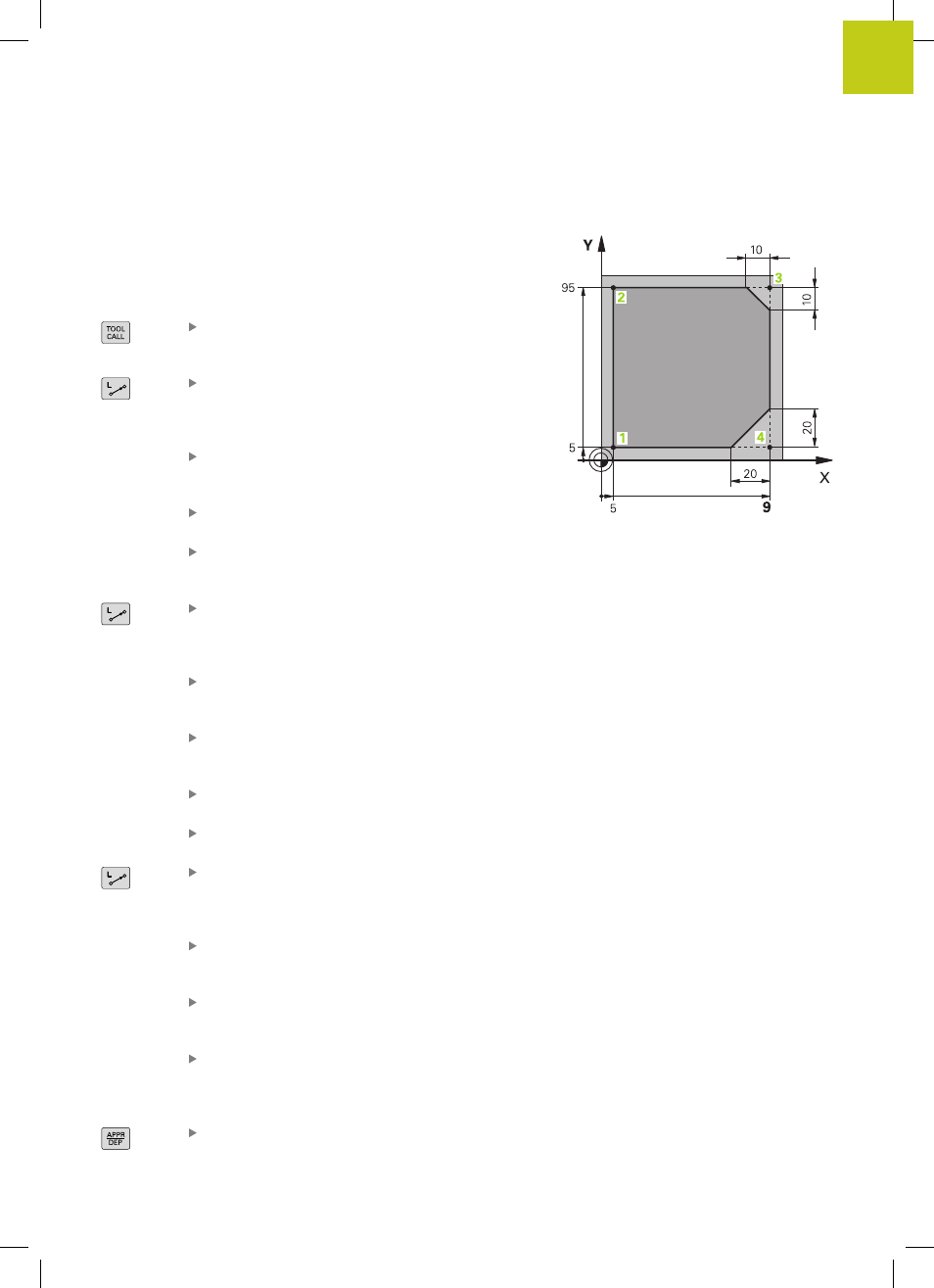

El contorno mostrado en la imagen a la derecha se debe fresar en
una pasada a la profundidad de 5 mm. La definición de la pieza en
bruto ya está creada. Después de abrir un diálogo mediante una
tecla de función introducir todos los datos solicitados por el TNC en
la cabecera de la pantalla.
Llamar a la herramienta: Introducir los datos de
herramienta. Confirmar los datos cada vez con la
tecla
ENT, no olvidar el eje de herramienta Z
Avance libre de la herramienta: Pulsar la tecla de
eje naranja
Z e introducir el valor correspondiente
a la posición a acceder, p. ej., 250. Confirmar con
la tecla
ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
Avance F=? confirmar con la tecla ENT: desplazar
en marcha rápida (
FMAX)
Introducir ¿Función auxiliar M? y confirmar
con la tecla
END: el TNC memoriza la frase de
desplazamiento introducida
Preposicionar la herramienta en el plano de
mecanizado: pulsar la tecla de eje naranja
X e
introducir el valor para la posición a la que se debe
aproximar, p. ej., -20
Pulsar la tecla de eje naranja
Y e introducir el valor
correspondiente a la posición a acceder, p. ej., -20.
Confirmar con la tecla ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla
ENT: corrección de radio sin
activar
Avance F=? confirmar con la tecla ENT: desplazar
en marcha rápida (
FMAX)
Función auxiliar M? confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
Profundización de la herramienta: Pulsar la tecla de
eje naranja
Z e introducir el valor correspondiente
a la posición a acceder, p. ej., -5. Confirmar con la
tecla
ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla
ENT: corrección de radio sin
activar
¿Avance F=? Introducir el avance de
posicionamiento, p. ej., 3000 mm/min, confirmar
con la tecla
ENT
¿Función auxiliar M? Conectar el cabezal y el
refrigerante, p. ej.,
M13, confirma con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
Aproximar a contorno: pulsar la tecla APPR/DEP: el
TNC muestra una barra de botones con funciones
de aproximación y de retirada
