Programación: Principios básicos, Gestión de ficheros
3.2 Abrir programas e introducir datos
3
104
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

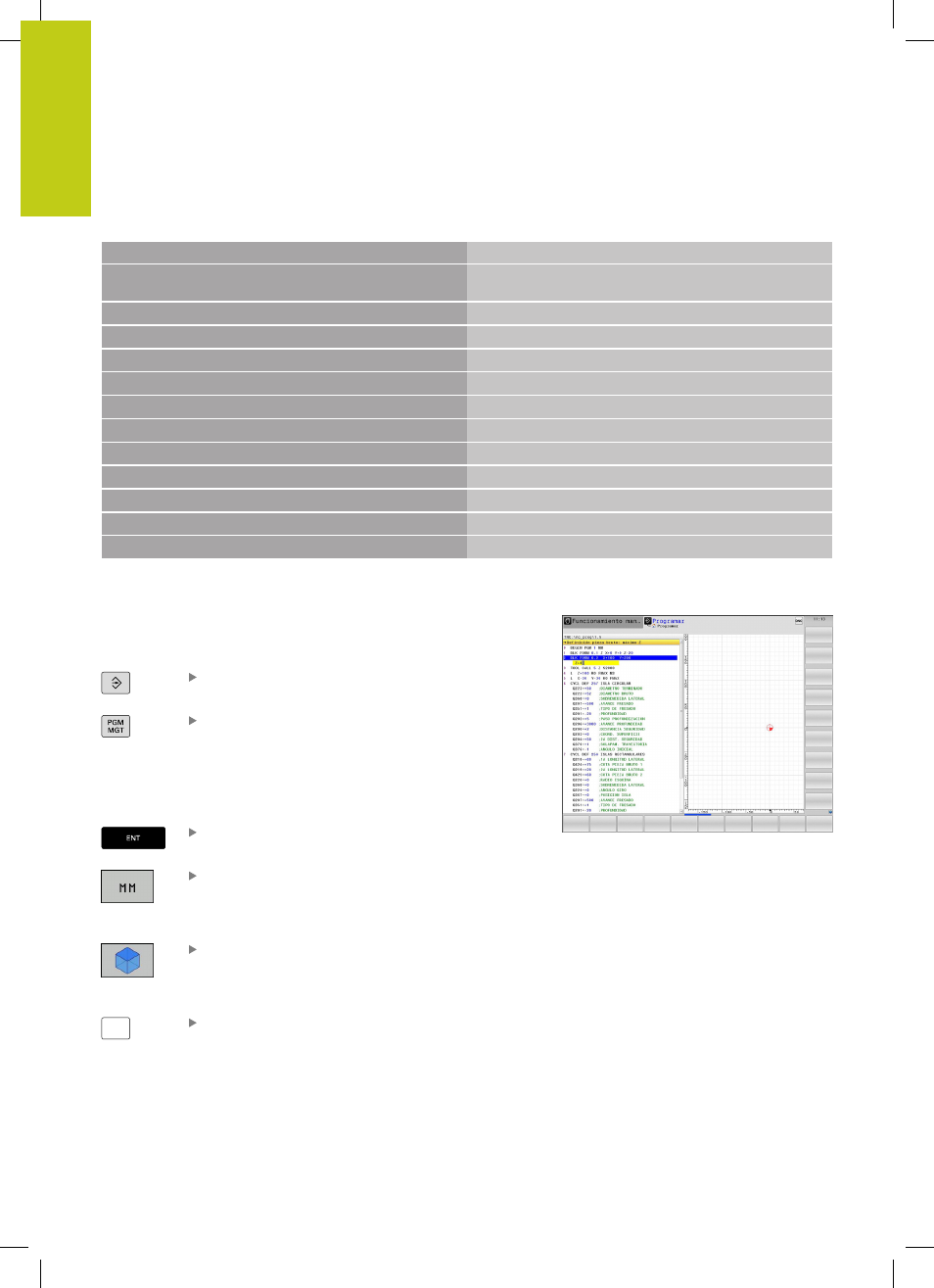

Ejemplo: Visualización de BLK FORM ROTATION en el
programa del NC
0 INICIO PGM NUEVO MM
Principio del programa, nombre, unidad de medida
1 BLK FORM ROTATION Z DIM_R LBL1
Eje del cabezal, modo de interpretación, número de
subprograma
2 M30 Final del programa principal
3 LBL 1
Comienzo del subprograma
4 L X+0 Z+1
Inicio del contorno
5 L X+50 Programar en la dirección positiva del eje principal
6 L Z-20
7 L X+70
8 L Z-100
9 L X+0
10 L Z+1
Final contorno
11 LBL 0
Final del subprograma
12 FINAL PGM NUEVO MM Final del programa, nombre, unidad de medida
Abrir nuevo programa de mecanizado
Un programa de mecanizado se introduce siempre en el modo
de funcionamiento
Programación. Ejemplo de la apertura de un
programa:
Seleccionar el modo de funcionamiento
Programación
Ir a la gestión de ficheros: pulsar la tecla PGM MGT
Seleccionar el directorio en el cual se quiere memorizar el nuevo
programa:
NOMBRE DEL FICHERO = NUEVO.H
Introducir el nuevo nombre del programa y
confirmar con la tecla
ENT
Seleccionar la unidad de medida: pulsar la Softkey
MM o INCH. El TNC cambia a la ventana del
programa y abre el diálogo para la definición del
BLK-FORM (pieza en bruto)
Seleccionar pieza en bruto rectangular: pulsar la
Softkey para la forma de pieza en bruto rectangular
PLANO DE MECANIZADO EN GRÁFICA: XY
Z
Introducir el eje del cabezal, p. ej.,
Z
