Programación: Herramientas
5.3 Corrección de la herramienta
5
202
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

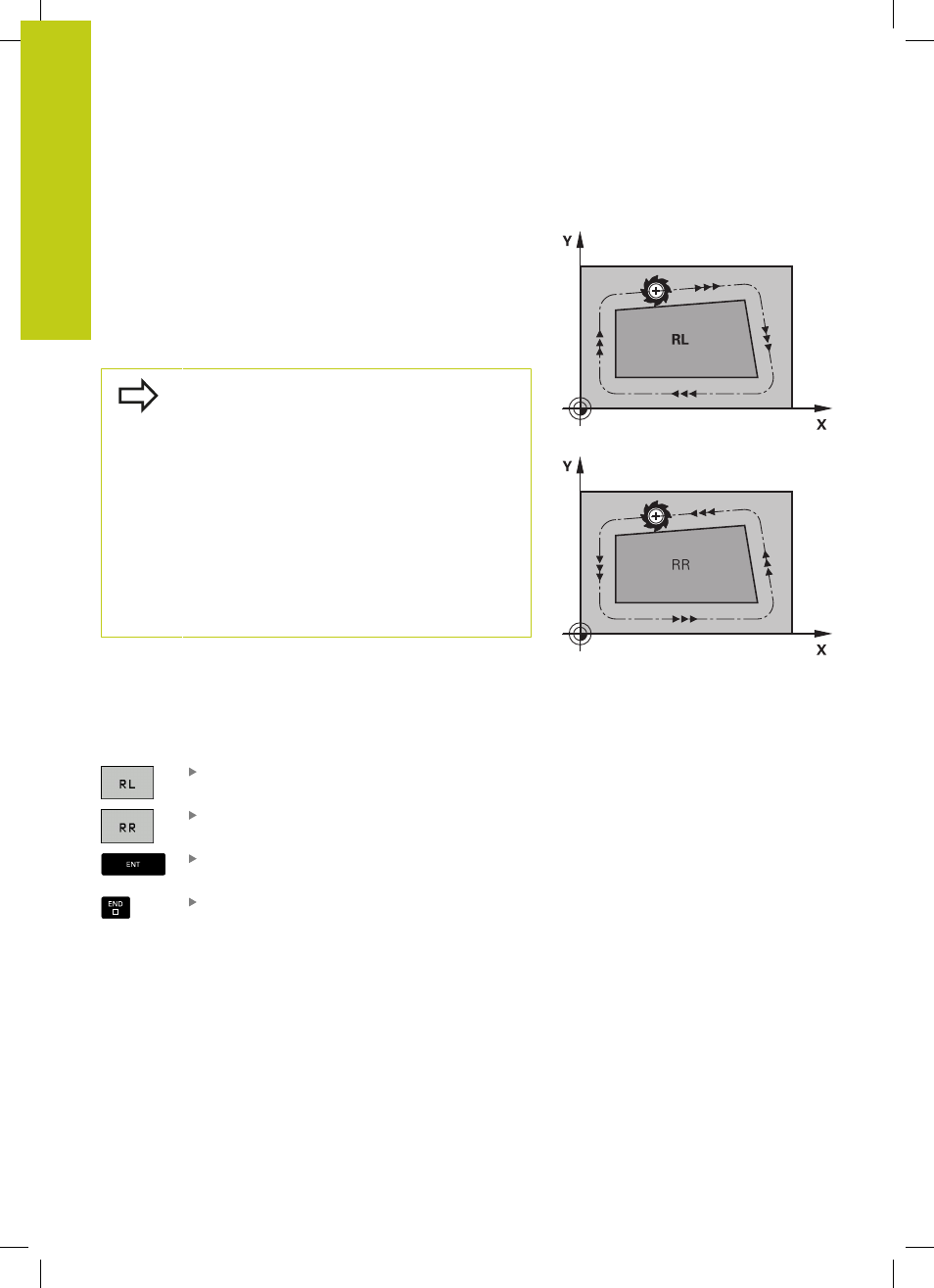

Movimientos de trayectoria con corrección de radio: RR y RL
RR: La herramienta se desplaza por la derecha del contorno
RL: La herramienta se desplaza por la izquierda del contorno
En este caso el centro de la herramienta queda separado del
contorno programado la distancia del radio de dicha herramienta.
"Derecha" e "izquierda" indican la posición de la herramienta en
el sentido de desplazamiento a lo largo del contorno de la pieza.
Véase las figuras.
Entre dos frases de programa con diferente
corrección del radio
RR y RL debe haber como
mínimo una frase de desplazamiento en el plano de
mecanizado sin corrección del radio (es decir con
R0).
El TNC activará la corrección de radio al final de
la frase en la cual se programó por primera vez la
corrección.
En la primera corrección de radio
RR/RL y con
R0, el TNC posiciona la herramienta siempre
perpendicularmente en el punto inicial o final. La
herramienta se posiciona delante del primer punto
del contorno o detrás del último punto del contorno
para no dañar al mismo.
Introducción de la corrección del radio
La corrección de radio se programa en una frase L . Introducir las
coordenadas del punto de destino y confirmar con la tecla
ENT
¿ CORR. RADIO.: RL/RR/SIN CORR.: ?
Para desplazar la hta. por la izquierda del contorno
programado se pulsa la Softkey
RL o bien
para desplazar la herramienta por la derecha del
contorno programado se pulsa la Softkey
RR o bien
Desplazar la herramienta sin corrección de radio o
eliminar la corrección: pulsar tecla
ENT
Finalizar la frase: pulsar la tecla
END
