Programar: Aceptación de datos de ficheros CAD
7.3 Convertidor DXF (opción #42)
7
272
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

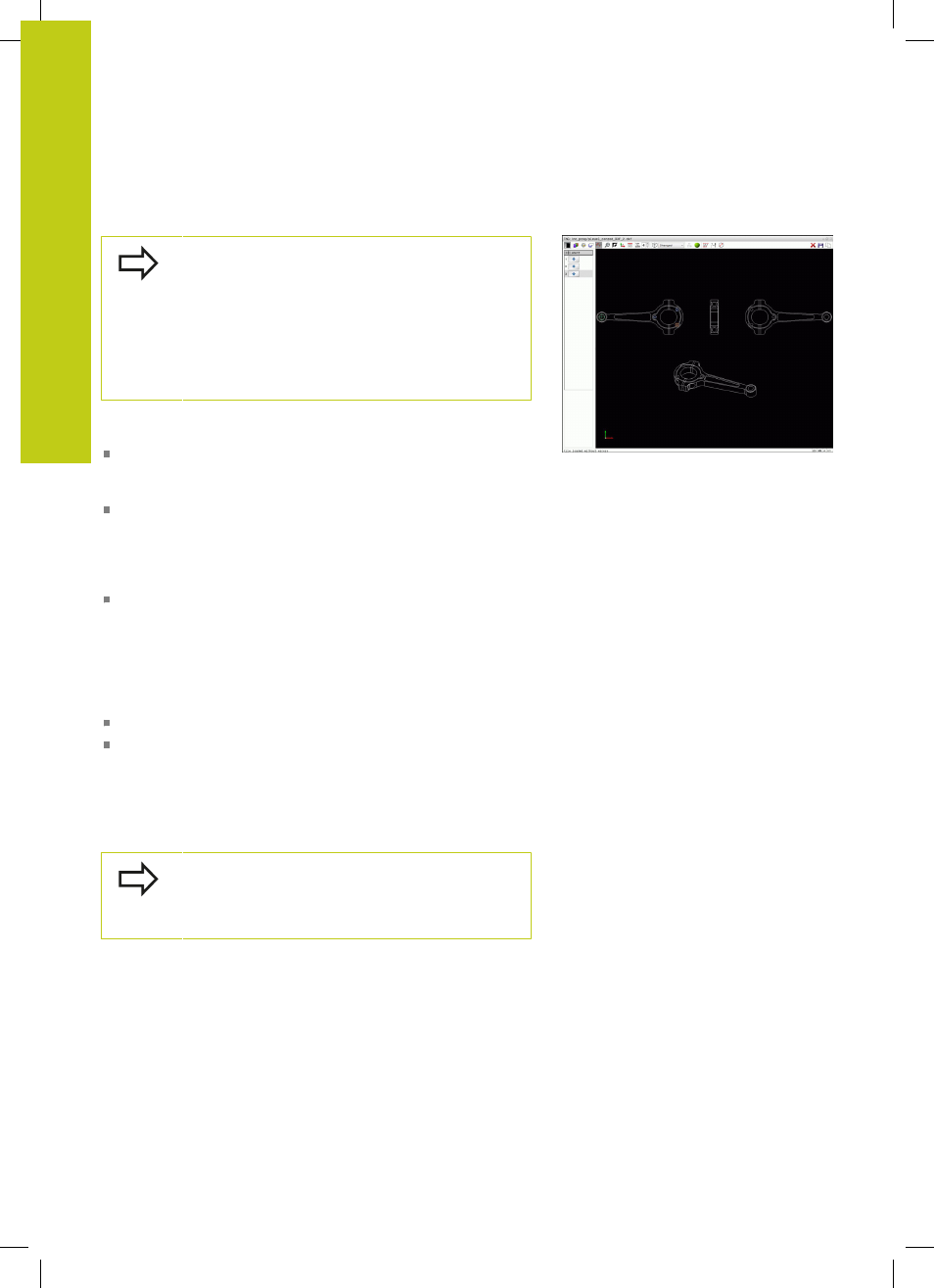

Seleccionar y memorizar posiciones de mecanizado
A fin de seleccionar posiciones de mecanizado, debe
utilizar el ratón táctil en el teclado TNC o un ratón
acoplado mediante una interfaz USB.
Si las posiciones a seleccionar están muy cerca entre
ellas, utilizar la función de zoom.
Si es necesario, seleccionar el ajuste básico de
tal manera que el TNC muestre trayectorias de
herramienta, ver "Ajustes básicos", página 263.
Para seleccionar posiciones de mecanizado, se puede elegir entre
tres posibilidades:
Selección individual: La posición de mecanizado deseada se
selecciona mediante clics de ratón individuales (ver "Selección
individual", página 273)
Selección rápida para posiciones de taladrado mediante zona de
ratón: Recorriendo una zona con el ratón se seleccionan todas
las posiciones de taladrado contenidas dentro de la misma (ver
"Selección rápida de posiciones de taladrado mediante área de
ratón", página 274).
Selección rápida para posiciones de taladrado mediante icono:
Se acciona el icono y el TNC muestra todos los diámetros
de taladro existentes (ver "Selección rápida de posiciones de
taladrado mediante icono", página 275).
Seleccionar tipo de fichero
Se pueden seleccionar los siguientes tipos de fichero:
Tabla de puntos (
.PNT)
Programa en lenguaje conversacional (
.H)
En el caso de que las posiciones de mecanizado se almacenen en
un programa de diálogo en lenguaje conversacional, el TNC genera
para cada posición de mecanizado una frase lineal separada con
llamada a ciclo (
L X... Y... M99). Este programa se puede transferir
también a controles numéricos TNC antiguos y ejecutarse allí.
La tabla de puntos (.PTN) del TNC 640 no es
compatible con el iTNC 530. El procesado de la tabla
de puntos origina problemas y un comportamiento
imprevisible.
