Corrección de herramienta tridimensional (opción #9) 12.6
12
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
483

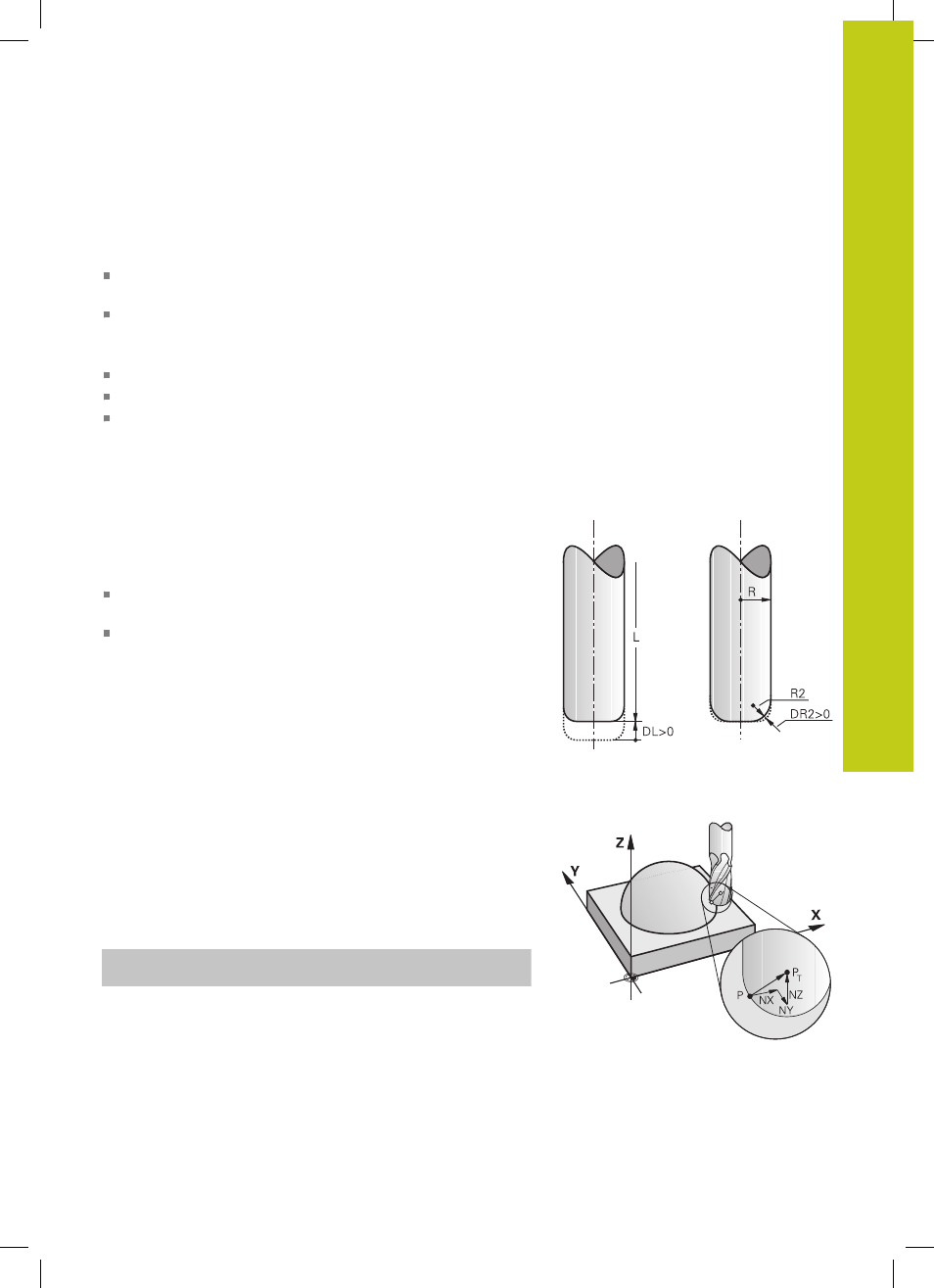

Formas de herramienta permitidas
Los tipos de htas. admisibles (véase la figura) se determinan en la
tabla de htas. mediante los radios de herramienta
R y R2:
Radio R de la hta.: Medida desde el punto central de la hta. a la
parte exterior de la misma
Radio de la herramienta 2
R2: radio de redondeo que va del
extremo de la herramienta a la parte exterior de la misma
La relación de
R a R2 determina la forma de la herramienta:
R2 = 0: Fresas cilíndricas
R2 = R: Fresado radial
0 <
R2 < R: Fresas toroidales
A partir de estas indicaciones se generan también las coordenadas
para el punto de referencia de la herramienta PT.
Otras herramientas emplean: valores delta
Cuando se emplean herramientas con otras dimensiones a las de la
hta. original, se introduce la diferencia de longitudes y radios como
valores delta en la tabla de herramientas o en la llamada a la hta.
TOOL CALL:
Valor delta positivo
DL, DR, DR2: Las dimensiones de la hta. son
mayores a las de la hta. original (sobremedida)
Valor delta negativo DL, DR, DR2: Las dimensiones de la hta.
son menores a las de la hta. original (decremento)
El TNC corrige entonces la posición de la hta. según la suma de los
valores delta de la tabla de htas. y la llamada a la hta.
Corrección 3D sin TCPM
En mecanizados de 3 ejes, el TNC realiza una corrección 3D si el
programa NC se ha emitido con valores normalizados de superficie.
La corrección de radio
RL/RR y TCPM y/o M128 debe estar
inactiva. El TNC desplaza la hta. en la dirección de las normales a
la superficie según la suma de los valores delta (tabla de htas. y
TOOL CALL).
Ejemplo: Formato de la frase con normales a la superficie
1 LN X+31.737 Y+21.954 Z+33.165NX+0.2637581 NY+0.0078922
NZ-0.8764339 F1000 M3
LN: Recta con corrección 3D
X, Y, Z: Coordenadas corregidas del punto final de la
recta
NX, NY, NZ: Componentes de la normal a la superficie
F:
Avance
M:
Función auxiliar
