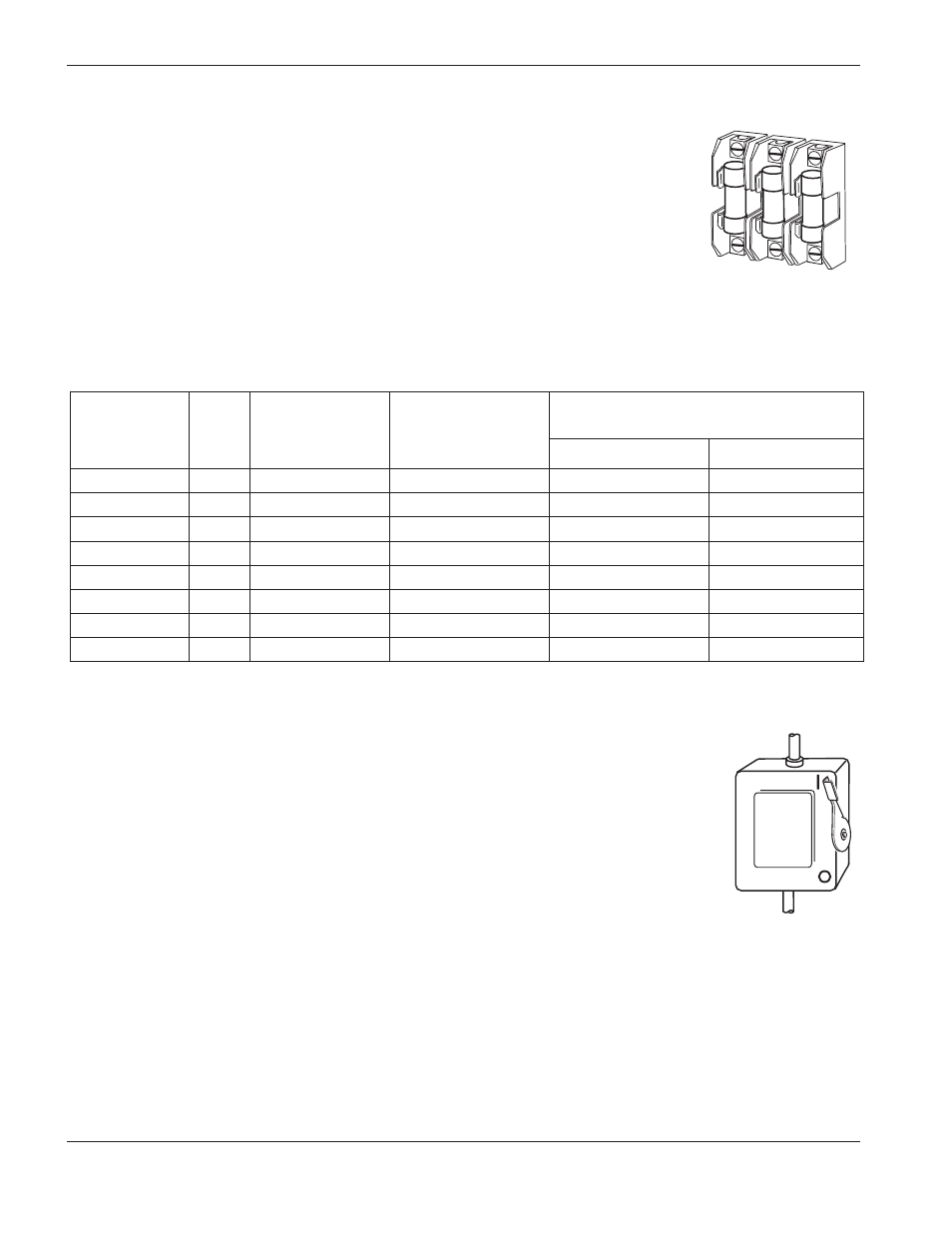

4
INSTALACIÓN
3-36 HPR260 Manual de gas Manual de Instrucciones
Interruptor de desconexión de línea
El interruptor de desconexión de línea sirve como un aparato para desconectar (aislar) el
suministro de voltaje. Instale el interruptor cerca de la fuente de energía para tener acceso fácil
al operario.
La instalación debe ser hecha por un electricista licenciado y diplomado y llenando los requisitos
de los códigos nacionales o locales aplicables.
El interruptor debería:
• aislar el equipo eléctrico y desconectar todos los conductores eléctricamente vivos del
suministro de voltaje cuando esté en la posición “OFF” (apagada)
• tener una posición “OFF” y una posición “ON” (encendida) marcada claramente con “O” (OFF) y “I” (ON)
• tener una manija de operación externa capaz de poderse trabar en la posición “OFF” o tener un mecanismo
operado por fuerza que sirve como una parada de emergencia
• tener fusibles de función demorada instalados para la capacidad apropiada (véase la tabla arriba).
Cable de potencia
Los tamaños de los alambres varían basado en la distancia que hay del receptáculo a la caja principal. Los tamaños de
alambre en la tabla de arriba fueron tomados del folleto National Electric Code 1990 (Código Eléctrico Nacional 1990)
en la tabla 310.16 (EE.UU.). Utilice un cable de potencia de entrada tipo SO, de 4 conductores, con una capacidad de
temperatura del conductor de 60º C. La instalación debe ser llevada a cabo por un electricista diplomado y capacitado.
SWITCH BOX
Requisitos de potencia eléctrica
General
Todos los interruptores, fusibles de acción lenta, y cables de potencia son suministrados por
el cliente y deben elegirse según los códigos eléctricos nacionales o locales aplicables. La
instalación debe ser hecha por un electricista diplomado y licenciado. Use un interruptor de
desconexión de línea primaria para la fuente de energía.
Nota: El dispositivo de protección de la alimentación de energía (disyuntor o fusible)
de ser del tamaño que pueda manejar todas las ramas de carga de alimentación
de energía para corriente que entra súbitamente, y corriente constante. La fuente de energía debe estar
cableada dentro una de las ramas de uno de los circuitos de alimentación. La fuente de energía tiene la
corriente constante enlistada en la tabla de abajo, y tiene una corriente de entrada súbita que es 10 veces
la corriente nominal normal que puede durar hasta 0,20 segundos o 10 ciclos de línea.
FUSE
Voltaje de
entrada Fásico
Corriente de
entrada a 45,5 kW
de salida
Tamaño recomenda
de fusible de
acción lenta
El tamaño de cable recomendado
para longitud máxima para 15 m
Tazada para 60 °C Tazada para 90 °C
200/208 VCA 3 149/144 A 175 A — 67,5 mm 2 (2/0 AWG)
220 VCA 3 136 A 175 A — 67,5 mm 2 (2/0 AWG)
240 VCA 3 124 A 150 A 107,2 mm 2 (4/0 AWG) 53,5 mm 2 (1/0 AWG)
380 VCA 3 79 A 95 A 42,4 mm 2 (1 AWG) 26,7 mm 2 (3 AWG)
400 VCA 3 75 A 90 A 42,4 mm 2 (1 AWG) 26,7 mm 2 (3 AWG)
440 VCA 3 68 A 80 A 42,4 mm 2 (1 AWG) 21,2 mm 2 (4 AWG)
480 VCA 3 62 A 75 A 33,6 mm 2 (2 AWG) 21,2 mm 2 (4 AWG)
600 VCA 3 50 A 60 A 26,7 mm 2 (3 AWG) 13,3 mm 2 (6 AWG)
Nota: Las recomendaciones del tamaño del AWG del cable han sido tomadas de la tabla 310-16 del folleto del
National Electric Code (Código Eléctrico Nacional).
