3
INSTALACIÓN
HPR260 Manual de gas
Manual de Instrucciones
3-27

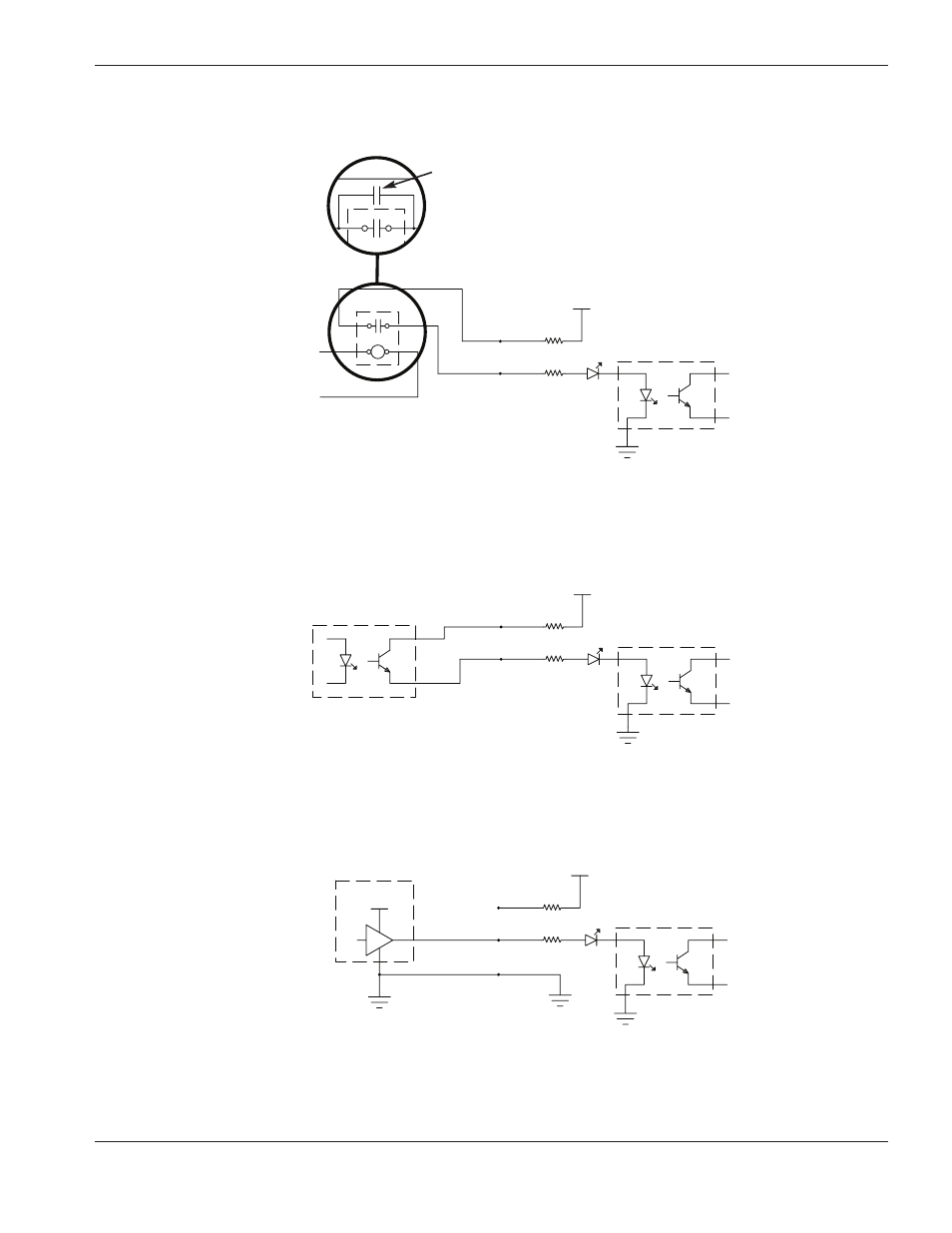

Ejemplos de circuitos de entrada
Salida de
CNC/PLC
Relevador externo
(CA ó CD)
1. Interface de relevador
+24 VCD
HPR
Tierra
2. Interface de aparejador óptico
CNC/PLC
+24 VCD
HPR
Tierra
Aparejador óptico
de salida de
transistor
12V-24 VCD
CNC/PLC
+24 VCD
HPR
Tierra
Tierra
Impulsador activo alto
3. Interface de salida amplificada
Nota: La vida útil del relevador externo puede mejorarse
añadiéndole un condensador de poliéster metalizado
(0,022µF 100V o más alto) en paralelo con los contactos del
relevador.
