PELIGRO
LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR
Desconecte la potencia eléctrica antes de dar cualquier mantenimiento.
Vea la sección de Seguridad en el manual de instrucción para más precauciones de seguridad.
4
INSTALACIÓN
3-28
HPR260 Manual de gas
Manual de Instrucciones

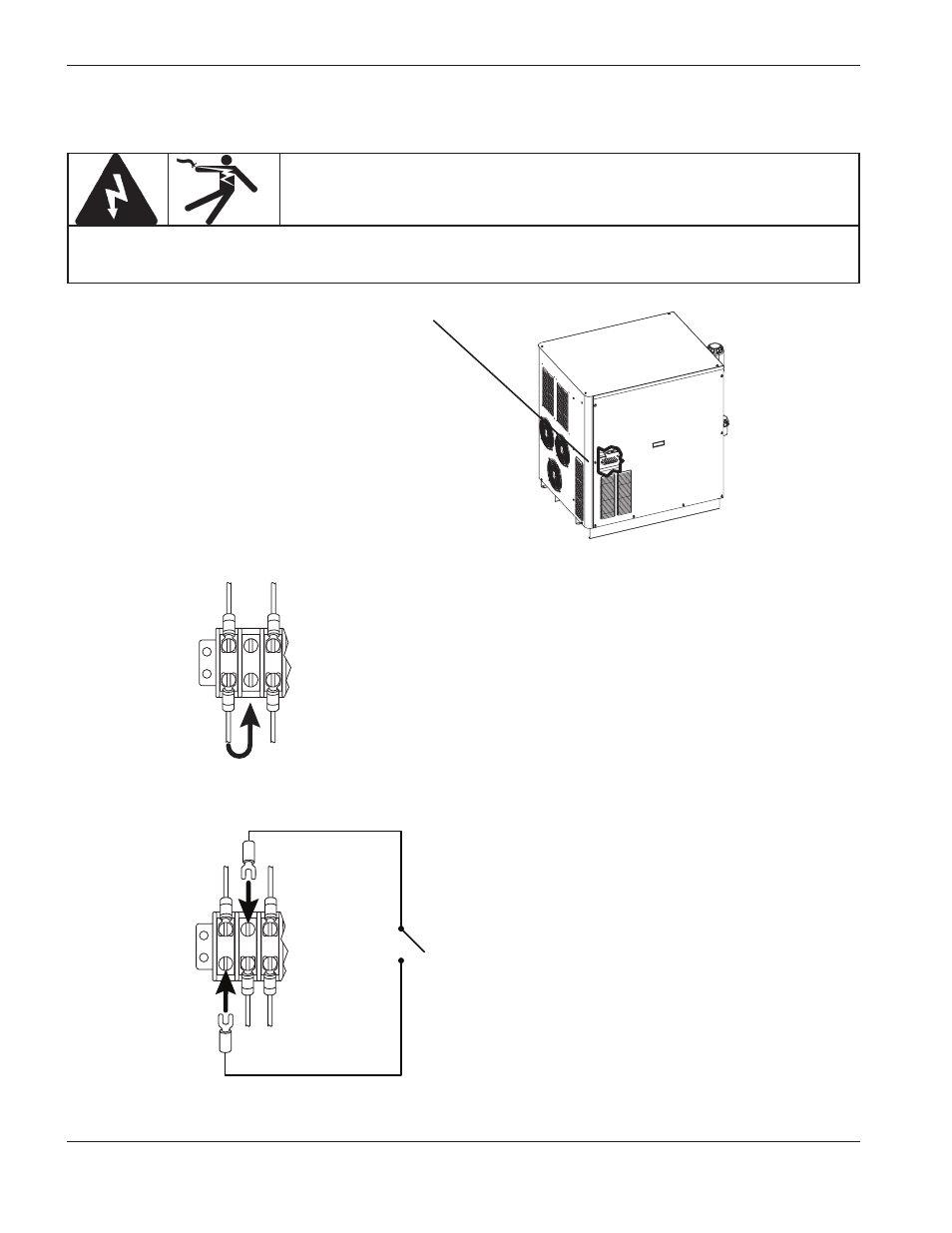

1. Ubique el bloque terminal 2 (TB2) en la fuente de energía.
2. Quite el alambre 1 como se muestra y conéctelo al terminal 2.
3. Instale los alambres para el control remoto a los terminales 1 y 2 como se muestra.
Nota: El interruptor principal de potencia en la consola de gas debe estar en la posición ON
(encendido) para que el interruptor remoto funcione.
Ubicación TB2
Nota: Use un interruptor, relevador o relevador de
estado sólido que es compatible con 24VAC @
100 mA. Debería ser un interruptor de contacto
mantenido, no un interruptor de contacto
momentáneo.
Interruptor de encender/apagar (on/off) remoto, (suministrado por el cliente)
1
2
3
1
3
TB2
1
3
1
2
3
1
3
TB2
1
3
