APÉNDICE – CORTE DE BISEL
HPR260 Manual de gas Manual de Instrucciones c-3
Definiciones de corte de bisel
Ángulo de bisel El ángulo entre la línea central de la antorcha y la línea que es perpendicular a la pieza de
trabajo. Si la antorcha está perpendicular a la pieza de trabajo, el ángulo de bisel es cero. El
ángulo máximo de bisel es 45º.
Espesor nominal El espesor vertical de la pieza de trabajo.
Espesor equivalente La longitud del filo de corte, o la distancia que el arco avanza a través del material mientras
corta. El espesor equivalente es igual al espesor nominal dividido por el coseno del ángulo
de bisel. Los espesores equivalentes se muestran en la tabla de corte.
Despeje La distancia vertical desde el punto más bajo de la antorcha a la superficie de la pieza de
trabajo.
Distancia antorcha-pieza La distancia linear del centro de la salida de la antorcha a la superficie de la pieza de
trabajo a lo largo de la línea central de la antorcha. Una gama de distancia desde la
antorcha y el trabajo se muestra en la tabla de corte. El número más pequeño es para un
corte recto (ángulo de bisel = 0º). El número más grande es de 45º de corte de bisel con
un despeje de 3 mm. (0,120 pulg.).
Voltaje del arco El establecimiento del voltaje del arco está dependiente en el ángulo del bisel y el arreglo
específico del sistema de cortar. El voltaje de arco fijado en un sistema puede ser diferente
de un segundo sistema aunque las piezas de trabajo sean del mismo espesor. No se
suministran los voltajes de arco para corte de bisel en las tablas de corte de bisel.

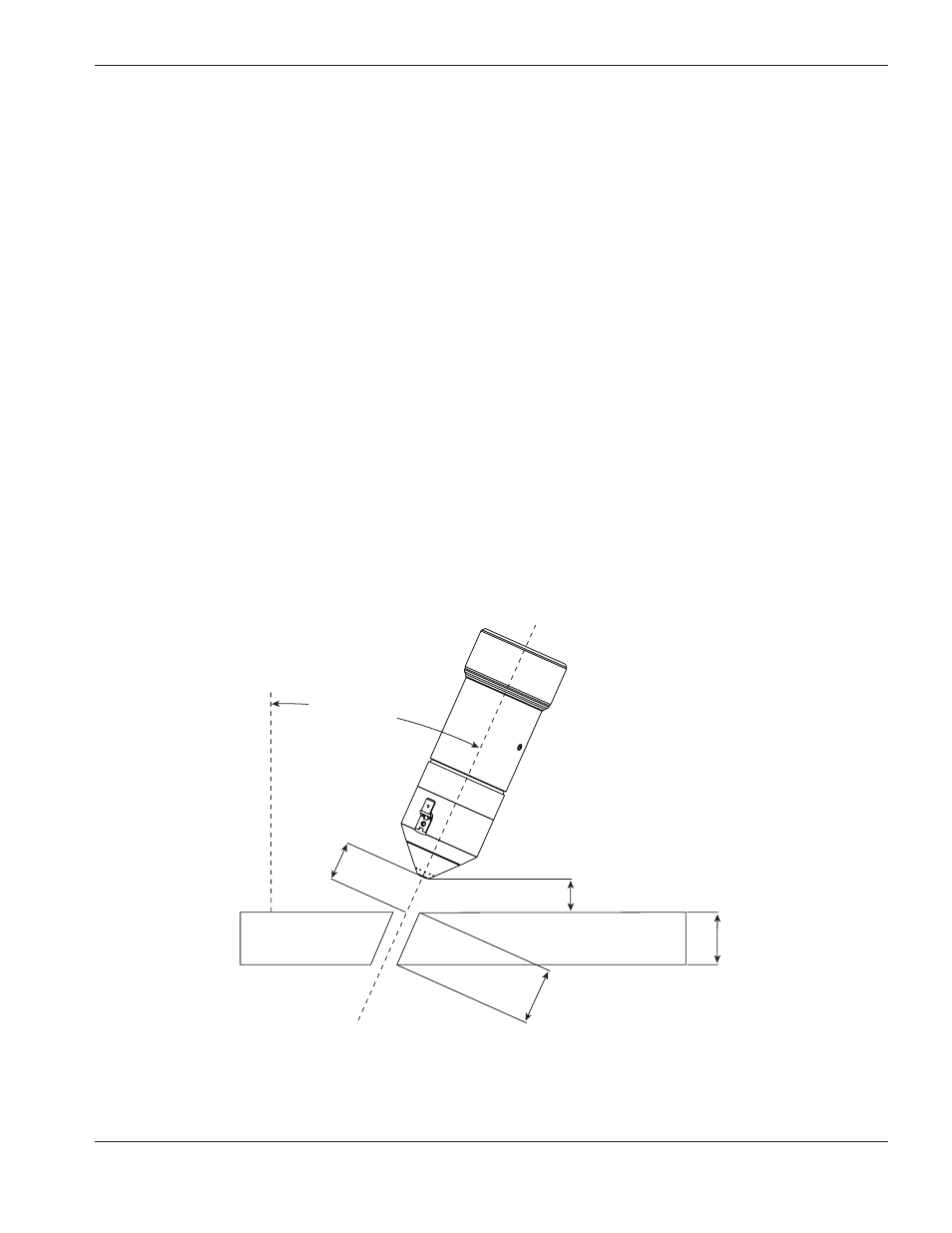

Ángulo de bisel
Distancia
antorcha-pieza
Línea del centro
de la antorcha
Despeje
Espesor
nominal
Espesor
equivalente
0°
