Conexiones de la antorcha

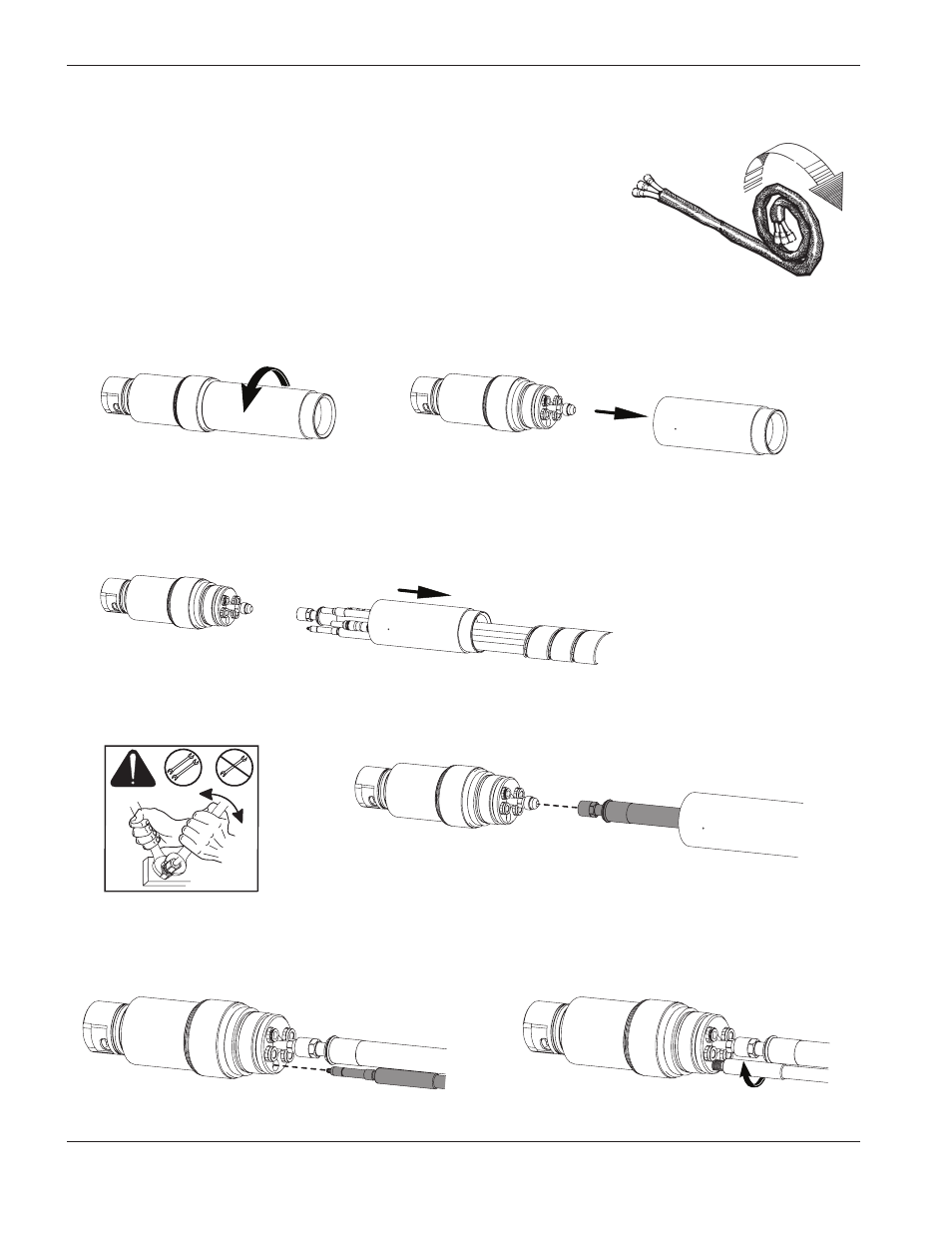

Conecte el grupo de cables y mangueras a la antorcha
al montaje de rápida conexión
1. Desenvuelva los primeros 2 metros (6,5 pies) del montaje de conductores
en una superficie plana.
2. Sostenga el montaje de la antorcha y quite la manga de montaje del ensamblaje de rápida conexión de la antorcha.
3. Deslice la manga de montaje sobre los conductores y alinee los acoples de rápida conexión de la antorcha con las
mangueras en el montaje de conductores. Las conexiones están codificadas a color. Las mangueras no deben ser
retorcidas y han sido juntadas con cinta de atar para evitar que se tuerzan. No quite la cinta de los conductores.
4. Conecte la manguera de entrada del refrigerante (verde).
5. Conecte el conductor del arco piloto (amarillo).
APÉNDICE – CORTE DE BISEL
c-10 HPR260 Manual de gas Manual de Instrucciones
