6. Conecte la manguera de venteo del plasma (blanca).
7. Conecte la manguera que retorna el refrigerante (roja).
8. Conecte la manguera del gas plasma (negra).
9. Conecte la manguera del gas de protección (azul).
10. Deslice la envoltura espiral sobre la manga de la antorcha sobre las conexiones y atorníllela al acople de conexión
rápida de la antorcha.
11. Deslice la envoltura espiral sobre la manga de la antorcha, más o menos 50 mm. (2 pulg.). Habrá un espacio entre
la envoltura espiral y la tapa trenzada. No se deben afianzar en sitio la envoltura espiral y las trenzas.
APÉNDICE – CORTE DE BISEL
4
HPR260 Manual de gas
Manual de Instrucciones
c-11

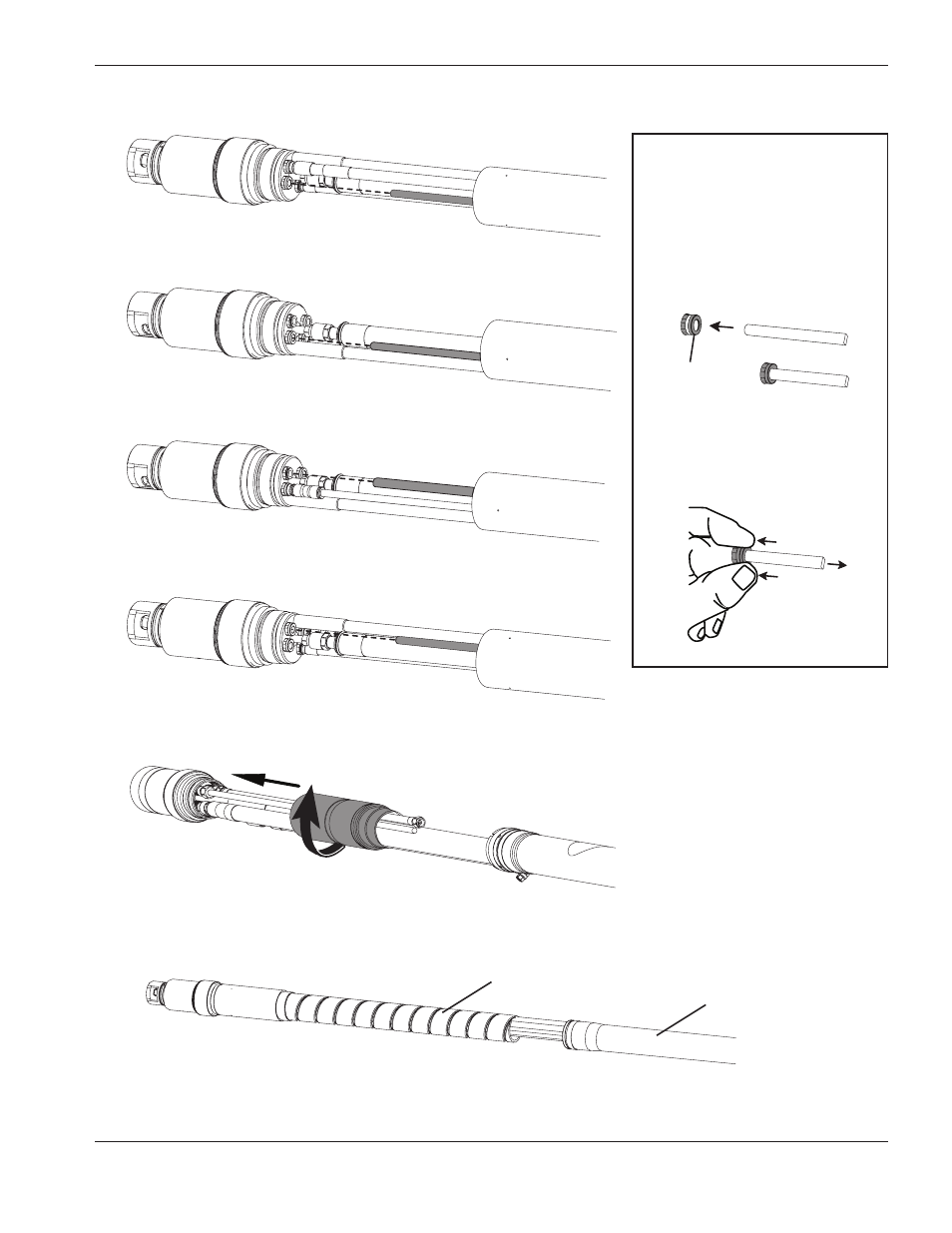

Nota: Los conectadores en pasos
6-9 son acoples que se
oprimen para conectar.
Para hacer una conexión,
oprima el acople de la
manguera dentro del
conectador apropiado hasta
que se detenga.
Para desconectar un acople,
tire el collar conectador hacia
atrás y quítelo del acople de
la manguera.
Collar conectador
Envoltura espiral
Tapa trenzada
