4
INSTALACIÓN
3-8 HPR260 Manual de gas Manual de Instrucciones
12. Si el puente transversal funciona sobre rieles que no están soldados a la mesa, entonces los rieles deben
conectarse a la mesa con un cable a tierra al final de ambas rieles. No tienen que ir al punto común (estrella), pero
pueden tomar el sendero más corto a la mesa.
13. Si un OEM (Siglas en inglés para Fabricante de Equipo Original) instala un divisor de voltaje para procesar el
voltaje del arco para uso en el sistema de control, se debe montar la tablilla del divisor de voltaje lo más cerca
posible del punto donde se toman muestras del voltaje de arco. Un lugar aceptable es dentro de la fuente de
energía plasma. Si se usa la tablilla divisora de voltaje Hypertherm, se aísla la señal de salida de todo otro circuito.
La señal procesada debe ir en cable torcido, protegido (tipo Belden 1800F o equivalente). El cable que se use
debe tener protección trenzada, no protección de película de aluminio. El aislador debe conectarse al chasis de
la fuente de energía y se debe dejar desconectado en el otro extremo.
14. Toda otra señal (análoga, digital, serial, de codificar) debe pasar en pares retorcidos dentro de un cable protegido.
Los conectadores en estos cables deben tener una cubierta de metal y el aislador, no el drenaje, debe conectarse
a la cubierta de metal de los conectadores a cada extremo del cable. No pase nunca el aislador o el drenaje por
el conectador en cualesquiera de las patillas.

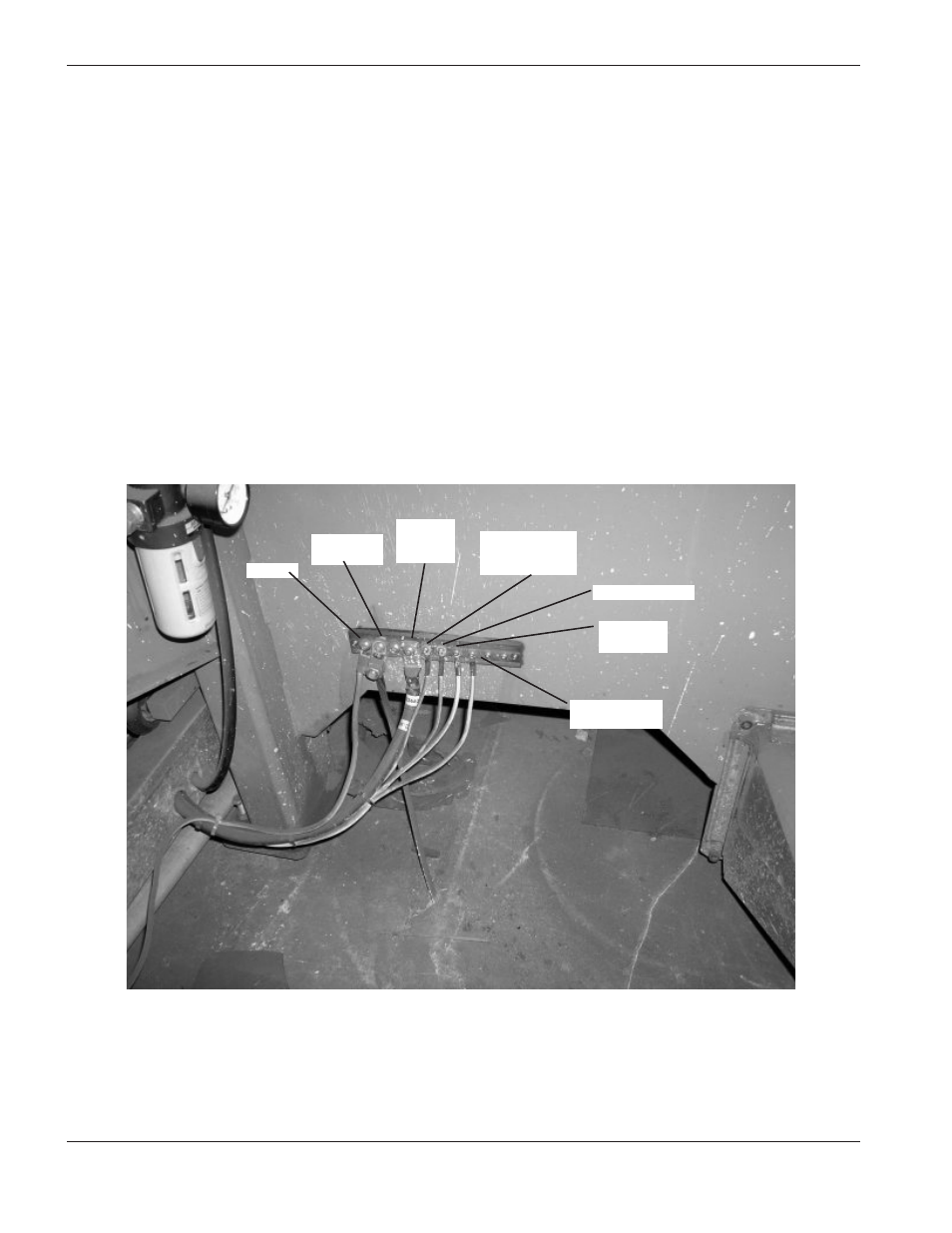

Muestra de una buena barra colectora con conexión a tierra de mesa de cortar. La ilustración de
arriba muestra la conexión de una vara “bus” a tierra del pórtico, el cable positivo de la fuente
de energía, la consola* RHF, el bastidor CNC, el sostén de la antorcha, y el chasis de la fuente
de energía.
* Se aplica a sistemas que usan consola remota de alta frecuencia (RHF, por las siglas en inglés).
Pórtico
Vara o varilla
a tierra
Cable de
fuente de
energía (+)
Consola remota
de alta frecuencia
(RHF)
Bastidor de CNC
Sostén para
antorcha
Chasis de fuente
de energía
