Localización de la consola de gas – Hypertherm HPR130XD Manual Gas Preventive Maintenance Program Rev.4 Manual del usuario
Página 50
Advertising
3
INSTALACIÓN
3-14
HPR260 Manual de gas
Manual de Instrucciones
Localización de la consola de gas

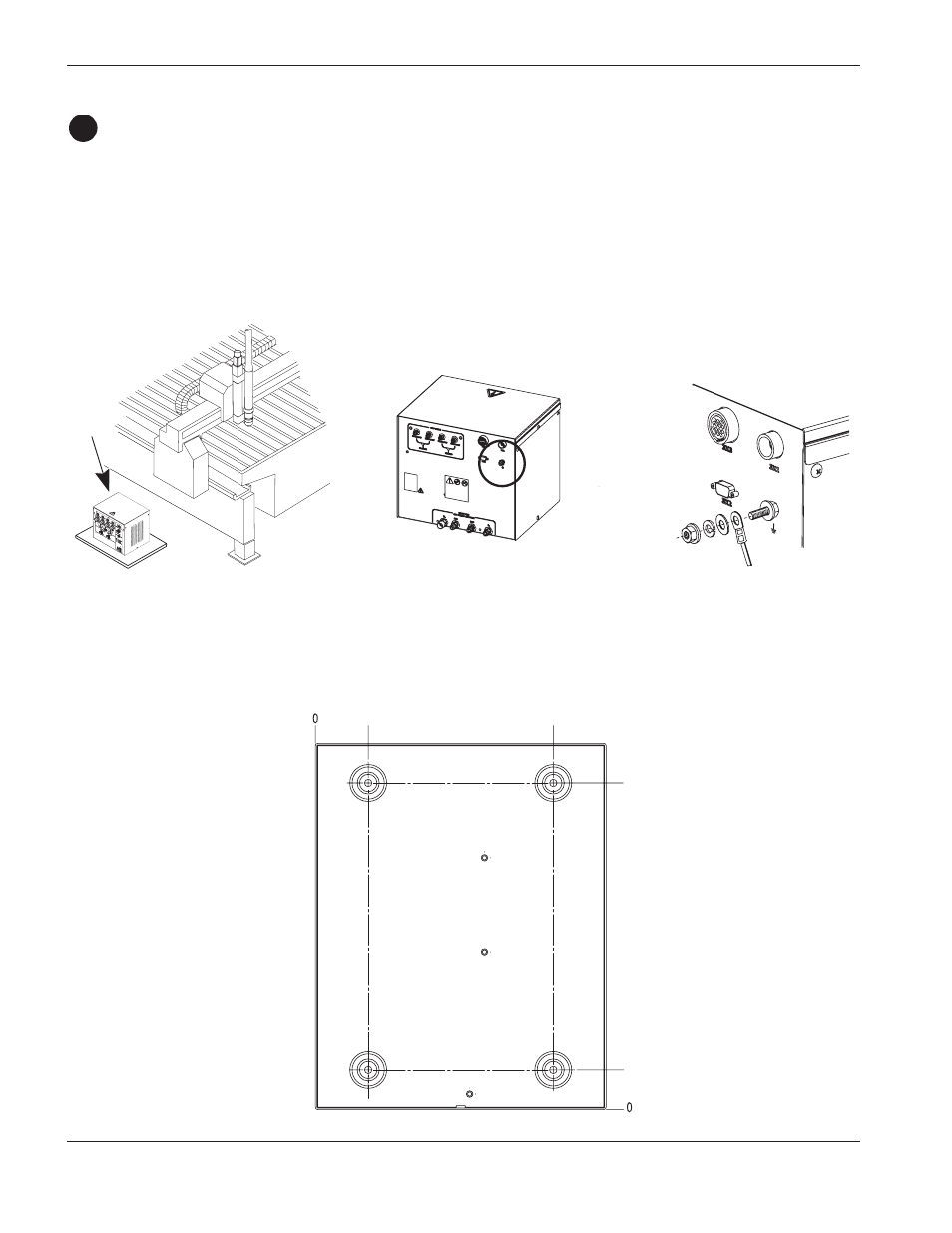

• Posicione la consola de gas cerca de la mesa de corte. Permita espacio para quitar la tapa superior y la del lado
derecho para darle servicio. La orientación preferida se muestra en la figura abajo. La máxima longitud de los
cables entre la fuente de energía y la consola de gas es 75 m. La máxima longitud de los cables y mangueras
entre la consola de gas y el ensamblaje del conjunto de válvulas de cierre es de 20 m.
C
38,1 mm
314,5 mm
228,6 mm
50,8 mm
Orientación preferida
de la consola de gas
Conexión a tierra de la consola de gas
