4
INSTALACIÓN
HPR260 Manual de gas
Manual de Instrucciones
3-31
La manguera refrigerante de
entrada (“IN”)

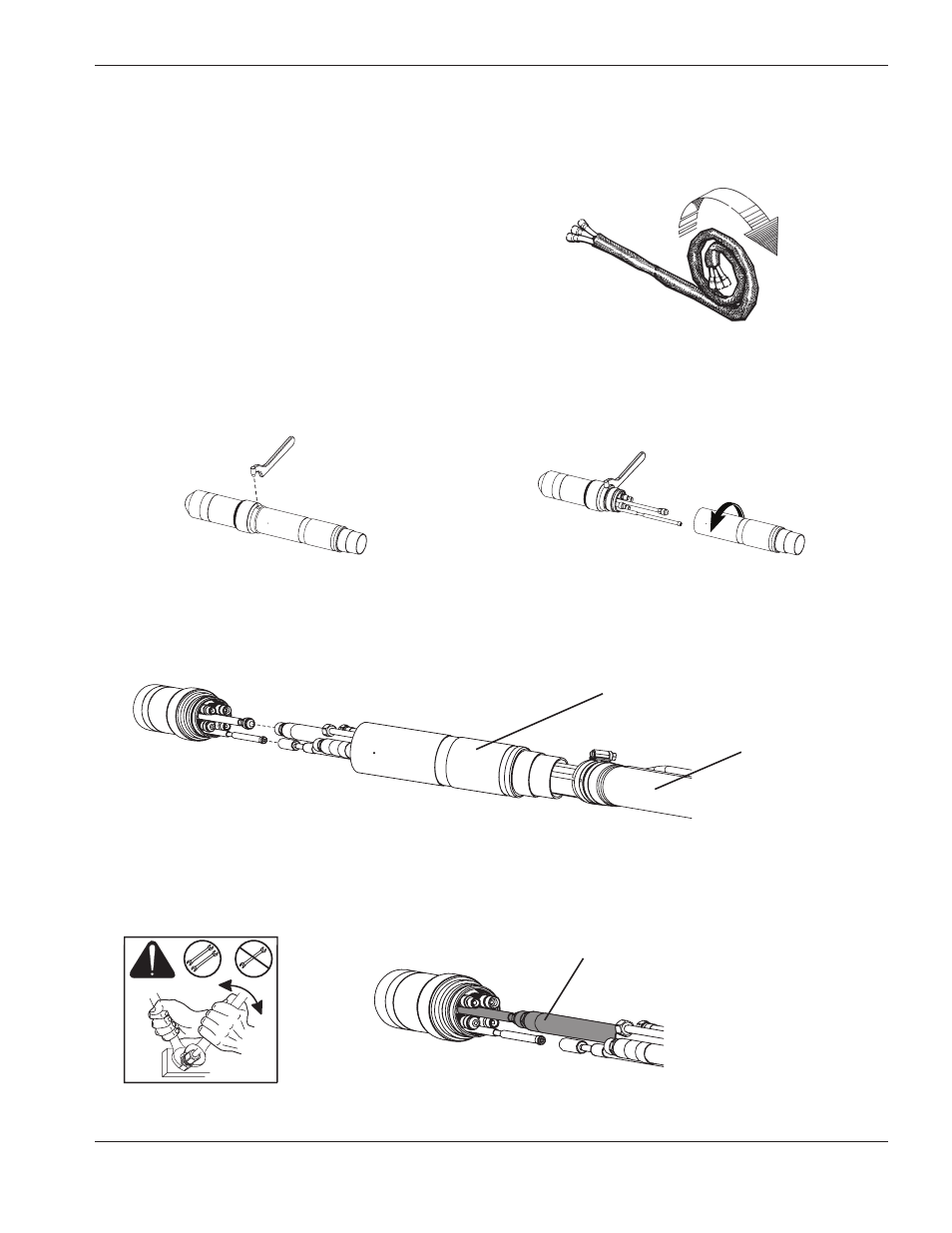

Conexiones de la antorcha
Conexión de la antorcha a sus mangueras
1. Desenrolle los 2 primeros metros de las mangueras sobre
superficie plana.
2. Sostenga el conjunto de la antorcha en su lugar con la llave ajustable de “viga” (104269) que tiene dos pasadores
machos que se extienden sobre el diámetro de la manga roscada y quite la manga montante del conjunto de
la antorcha.
3. Empuje hacia atrás la cubierta trenzada y deslice la manga sobre las mangueras. Alinee la antorcha con las
mangueras en el conjunto de cables y mangueras. Se las ha unido con cinta adhesiva para prevenir que se
retuerzan.
4. Conecte la manguera de entrada del refrigerante (verde) a la antorcha.
Cubierta trenzada
Manga
2WRENCHES
