4
INSTALACIÓN
HPR260 Manual de gas
Manual de Instrucciones
3-15

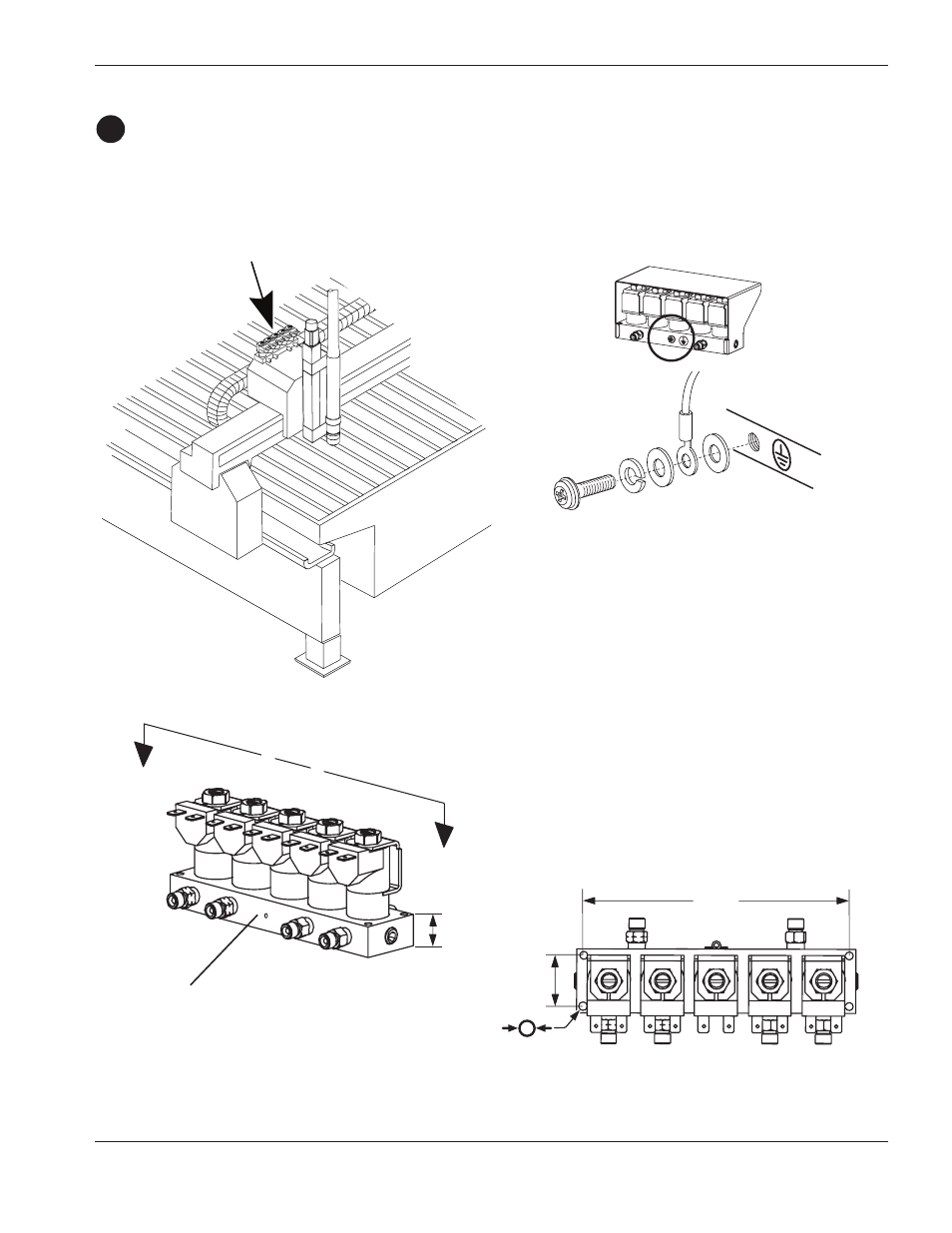

Instalación del conjunto de válvulas de cierre
• Haga montaje del ensamblaje del conjunto de válvulas de cierre cerca de la estación de levantamiento de
la antorcha. La longitud máxima de las mangueras entre el conjunto de las válvulas de cierre y la antorcha es
de 1,8 m.
D
A
A
A-A
30 mm
4,7 mm
19 mm
157 mm
Conexión a tierra del conjunto
de válvulas de cierre
Hueco de ventilación: No bloquear
