MANTENIMIENTO
5-40 HPR260 Manual de gas Manual de Instrucciones
Se debe siempre iluminar D2.
D1 siempre se ilumina en cuanto se enciende la antorcha y se apaga en cuanto
el arco pasa a la pieza a cortar. Si el traspaso es en seguida el indicador D1 no
se ilumina.
Si no hay arco en la antorcha o si el arco no pasa (o no se transfiere).
1. APAGUE por completo el sistema.

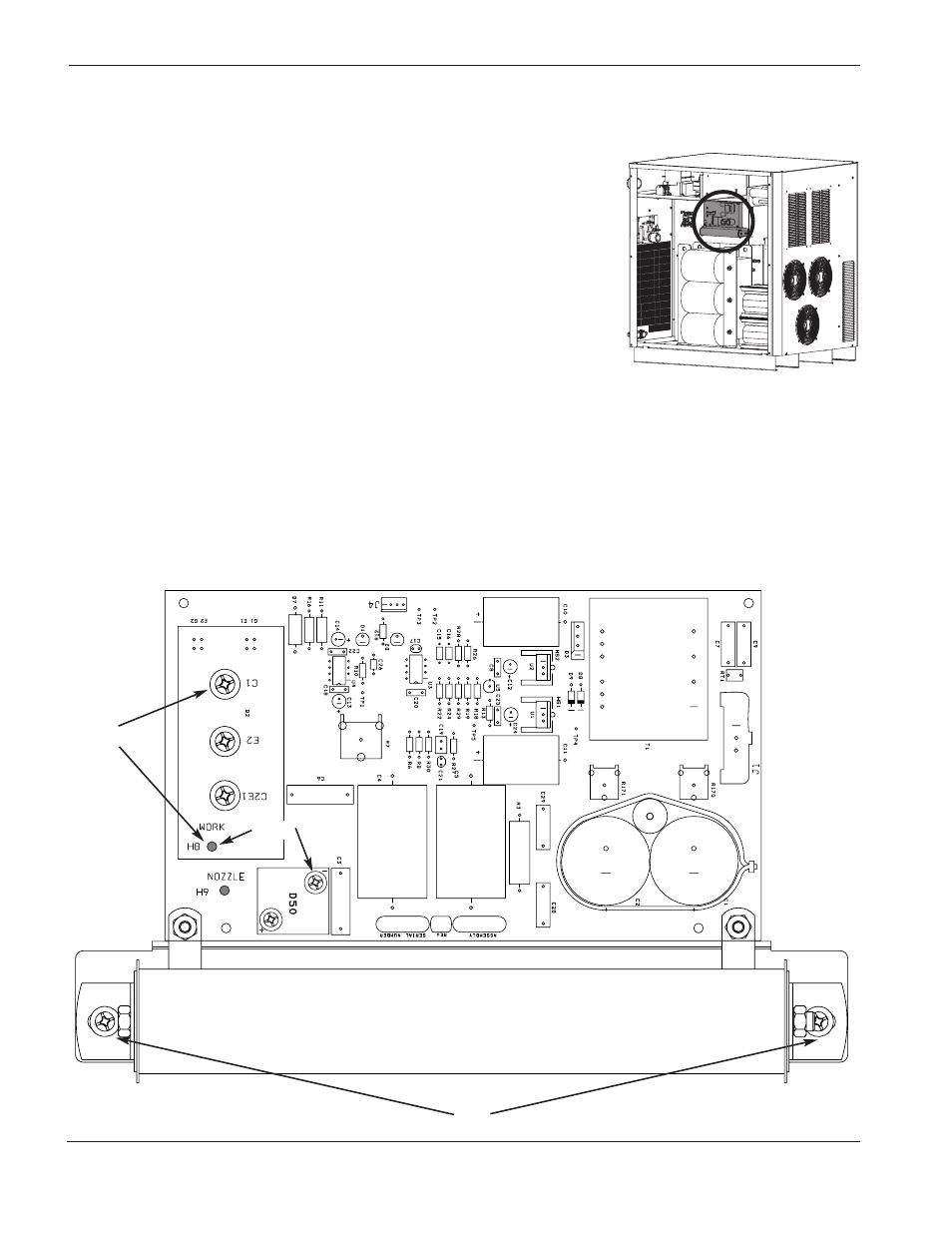

2. Retire los alambres H8 (WORK – trabajo) y las espigas H9
(NOZZLE – boquilla) de la tablilla.
3. Verifique una resistencia de 5,5 kΩ entre H8 y D50 (-). Si el valor de la
resistencia no está bien, reponga la tablilla.
Nota: El valor de resistencia puede aumentar lentamente hasta el valor
correcto debido a la capacitancia del circuito.
4. Verifique una resistencia de 15 kΩ entre C1 y H8.
• La cable de trabajo no debe tener ningún corte o roturas. Verifique una resistencia de 1 Ω o menos. La conexión
del cable de trabajo a la mesa para cortar debe estar limpia y tener buen contacto a la mesa.
• Verifique que el indicador D2 se ilumine. Si no se ilumina tal vez sea necesario reponer la tablilla o la tablilla tal
vez no reciba energía.
• Encienda la antorcha en el aire y verifique que D1 se ilumine. Si no se ilumina, pero se establece un arco piloto,
la tablilla debe tal vez reponerse.
• Verifique una resistencia de 1 Ω a través del resistor R3.
041811
1Ω
5.5kΩ
15kΩ
R1
