INSTALACIÓN
3-12 HPR260 Manual de gas Manual de Instrucciones

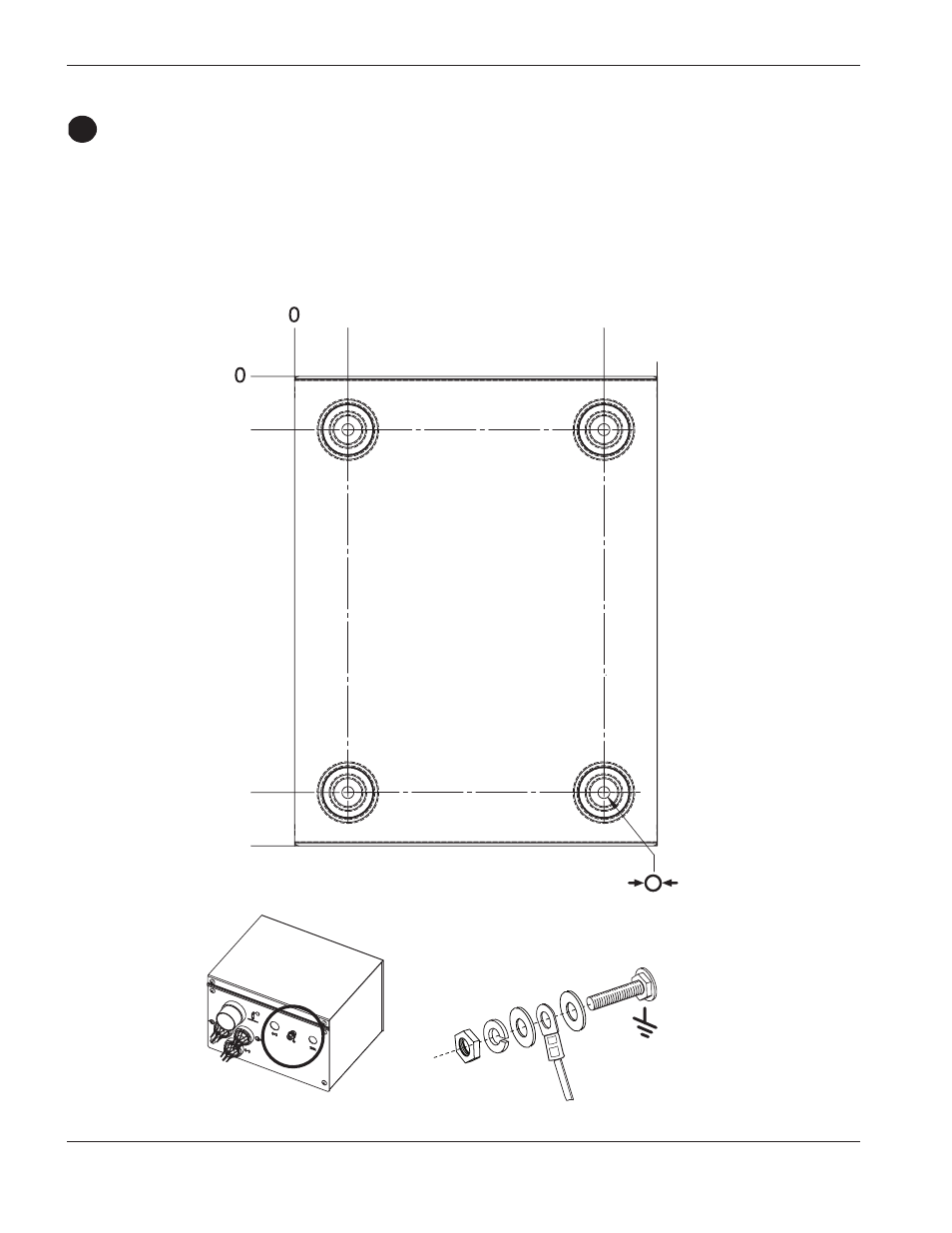

Montaje de la consola de ignición
• Haga montaje de la consola de ignición sobre el puente para la configuración de alta frecuencia remota (RHF
en inglés).
• Haga montaje de la consola de ignición en la fuente de energía para la configuración de alta frecuencia local
(LHF en inglés).
• Deje espacio despejado para quitar la tapa superior para darle servicio.
B
32 mm
32 mm 184 mm
279 mm
248 mm
216 mm
7 mm
(4)
Conexión a tierra de la consola de ignición
