MANTENIMIENTO
5-44
HPR260 Manual de gas
Manual de Instrucciones
4
LED
Nombre de la señal
Color
LED
Nombre de la señal
Color
D1
SV1
Rojo
D11
SV11
Rojo
D2
SV2
Rojo
D12
SV12
Rojo
D3
SV3
Rojo
D13
SV13
Rojo
D4
SV4
Rojo
D14
SV14
Rojo
D5
SV5
Rojo
D15
SV15 (no se usa)
Rojo
D6
SV6
Rojo
D16
SV16
Rojo
D7
SV7
Rojo
D17
SV17
Rojo
D8
SV8
Rojo
D18
SV18
Rojo
D9
SV9
Rojo
D19
SV19
Rojo
D10
SV10
Rojo
D20
SV20
Rojo

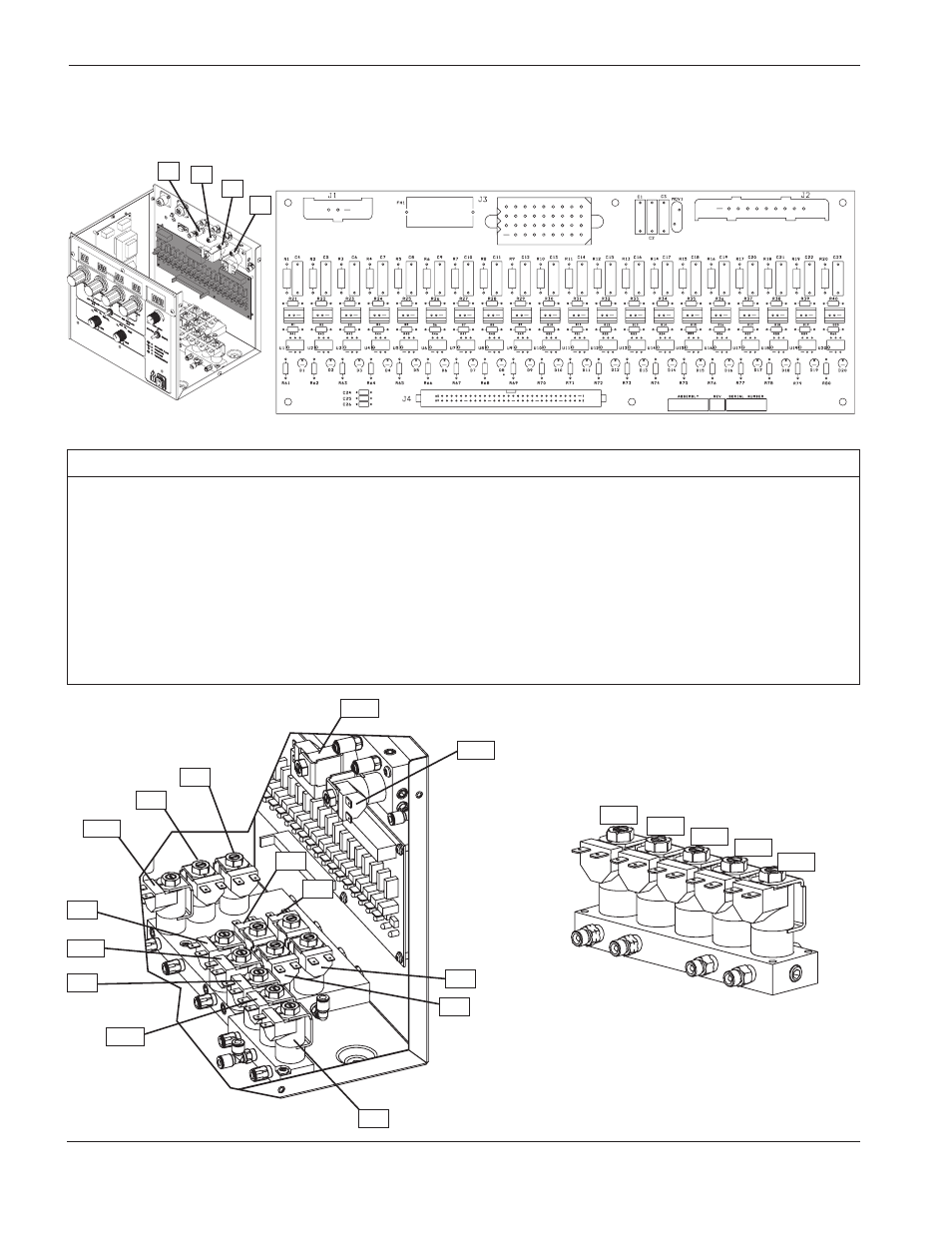

Consola de gas, impulsor AC de válvula PCB3
SV14
SV13
SV6
SV8
SV10
SV12
SV2
SV4
SV5
SV3
SV9
SV11
SV1
SV7
SV16
SV17
SV18
SV19
SV20
Válvula de cierre
P2
P1
P3
P4
