APÉNDICE – CORTE DE BISEL
4
HPR260 Manual de gas Manual de Instrucciones c-13

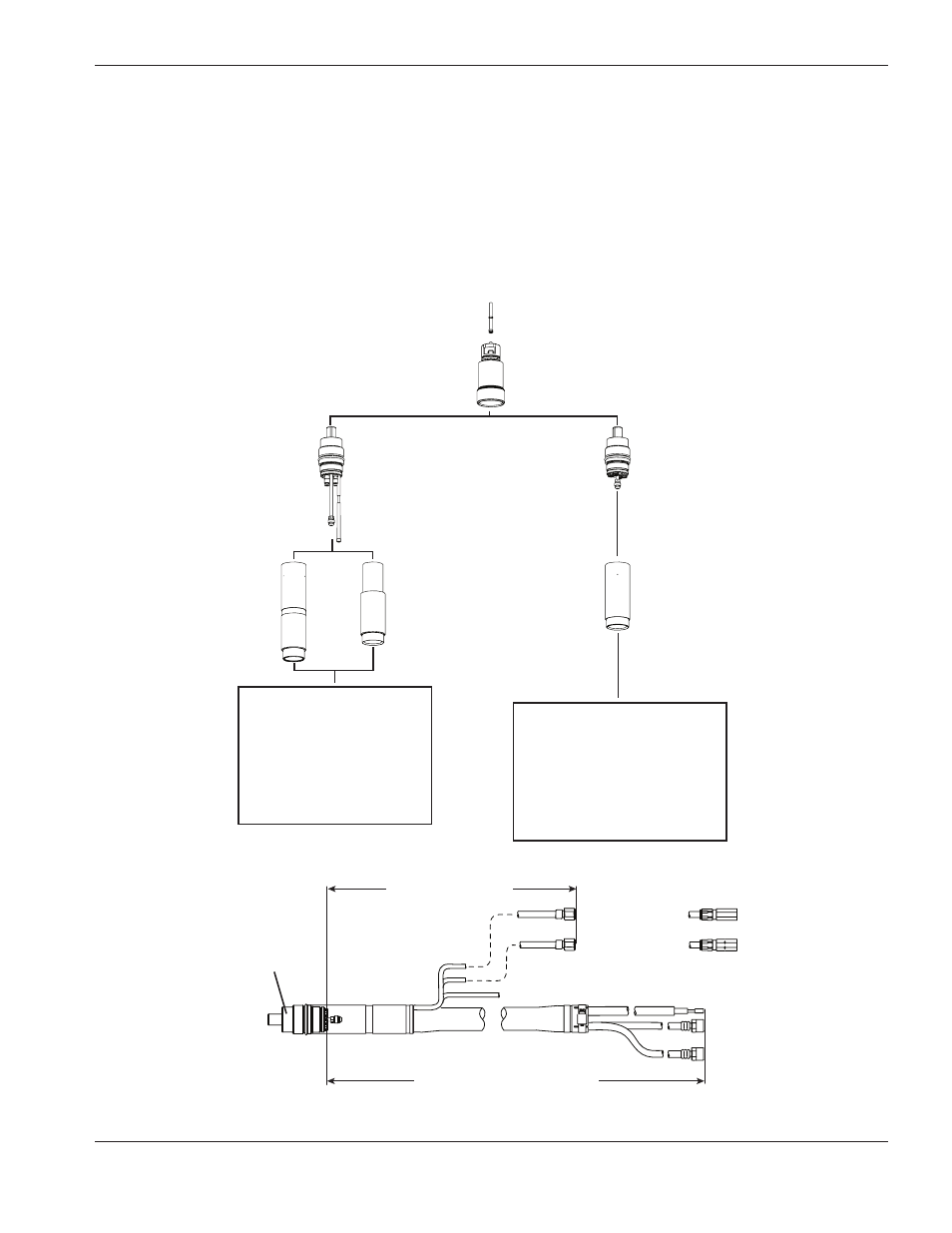

Selección de piezas
Nota: Los consumibles estándares pueden usarse para corte de bisel, pero no son lo óptimo para corte
de bisel.
Se debe instalar El tubo de agua 220571 ó 220700 en la antorcha HPR cuando se usa consumibles diseñados
específicamente para cortadura de bisel. La conexión rápida de bisel con la manga corta de montajes de la antorcha
tiene acoples de oprimir para conectar y debe usarse con juegos de conductores específicos, mostrados en esta
sección.
Tubo de agua 220571
(220700 para acero al carbono de 130 A)
Antorcha 220162
Use en todas las aplicaciones
Conexión rápida de bisel 220573
Manga corta de montaje de la
antorcha parte de 220573 Manga de antorcha: estándar
220232 Manga de antorcha: extendida
220516
Desconexión rápida estándar 220163
Conductores con acoples de oprimir
para conectar y conductores de gas de
1,83 m (6 pies)
O
Conductores con acoples de oprimir
para conectar y conductores de gas de
2,5 m (8,17 pies)
Conductores con acoples
estándares y conductores de gas
de 1,83 m (6 pies)
O
Conductores con acoples
estándares y conductores de gas
de 2,5 m (8,17 pies)
Vea tabla 1
en la próxima
página
Vea tabla 2
en la próxima
página
Montaje de rápida conexión
Longitud de los
conductores de gas
Longitud total de conductores
Cables y
mangueras
estándar a los
acoples de la
consola de medir
A la consola RHF
Cables y
mangueras de
bisel a los
acoples de la
consola de medir
