INSTALACIÓN
HPR260 Manual de gas
Manual de Instrucciones
3-25

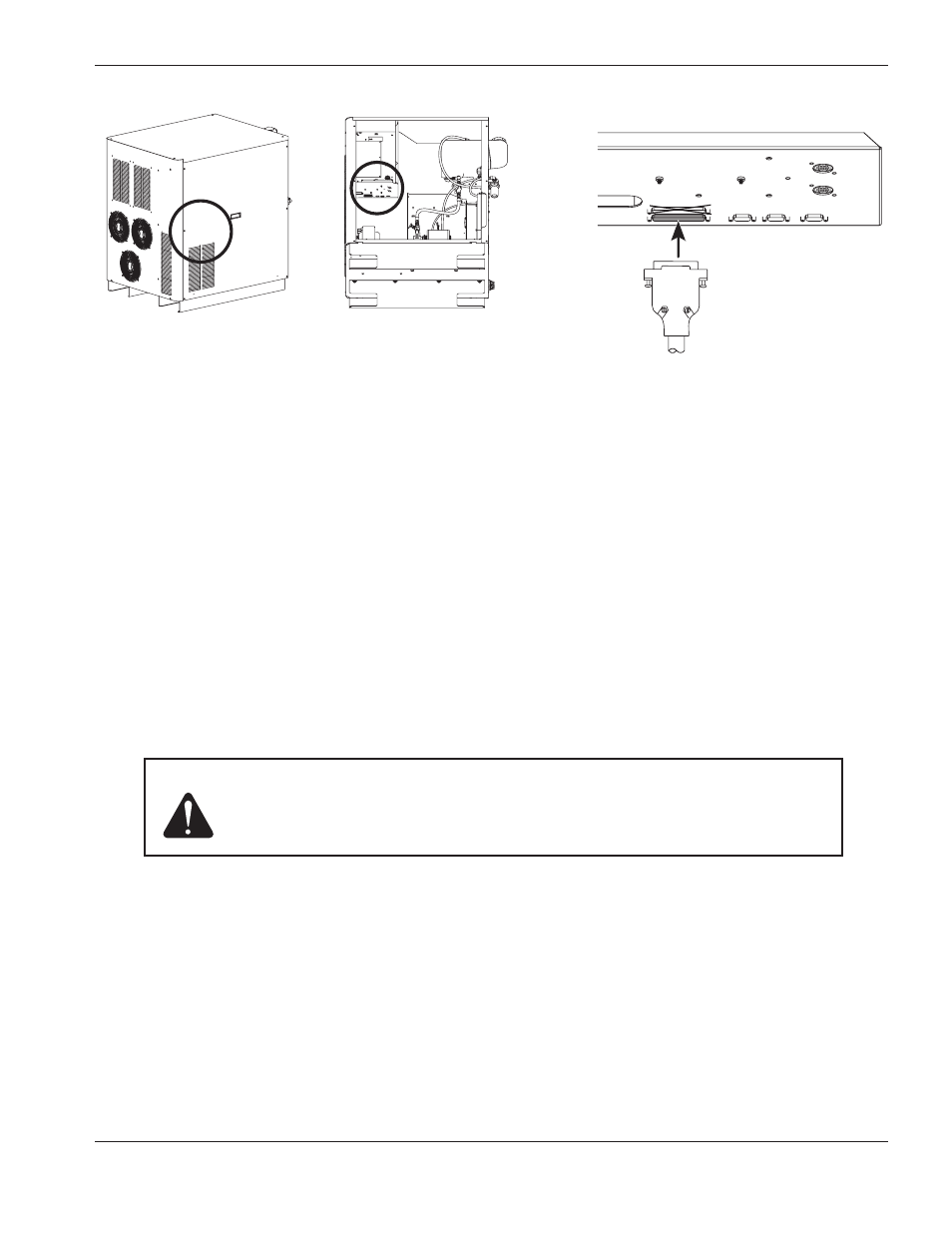

Notas a la lista del camino que toman de los cables de interface CNC
Nota 1. Las entradas son aisladas ópticamente. Requieren 24 VCD a 7,3 mA ó clausura de contacto seco. La vida útil
del relevador externo puede mejorarse añadiéndole un condensador de poliéster metalizado (0,022µF 100V o
más alto) en paralelo con los contactos del relevador.
Nota 2.
Las salidas son aisladas ópticamente, son transistores con colector abierto. La capacidad máxima es 24 VCD
a 10 mA.
Nota 3. Se puede seleccionar el movimiento de la máquina y se usa para configuraciones de máquinas múltiples.
Nota 4.
CNC +24 VCD provee 24 VCD a 200 mA máximo. Se requiere empalme o puente en J304 para usar energía
de 24 V.
Precaución: El cable CNC debe ser construido usando cable con protección de
360 grados y cubierta metálica con conectores a cada extremo. Se debe
terminar la protección a las cubiertas de metal en cada fin para asegurar
buena conexión a tierra y proveer la mejor protección.
