TNC 320 de HEIDENHAIN 459
13.7 Medición aut
o
mática de piezas

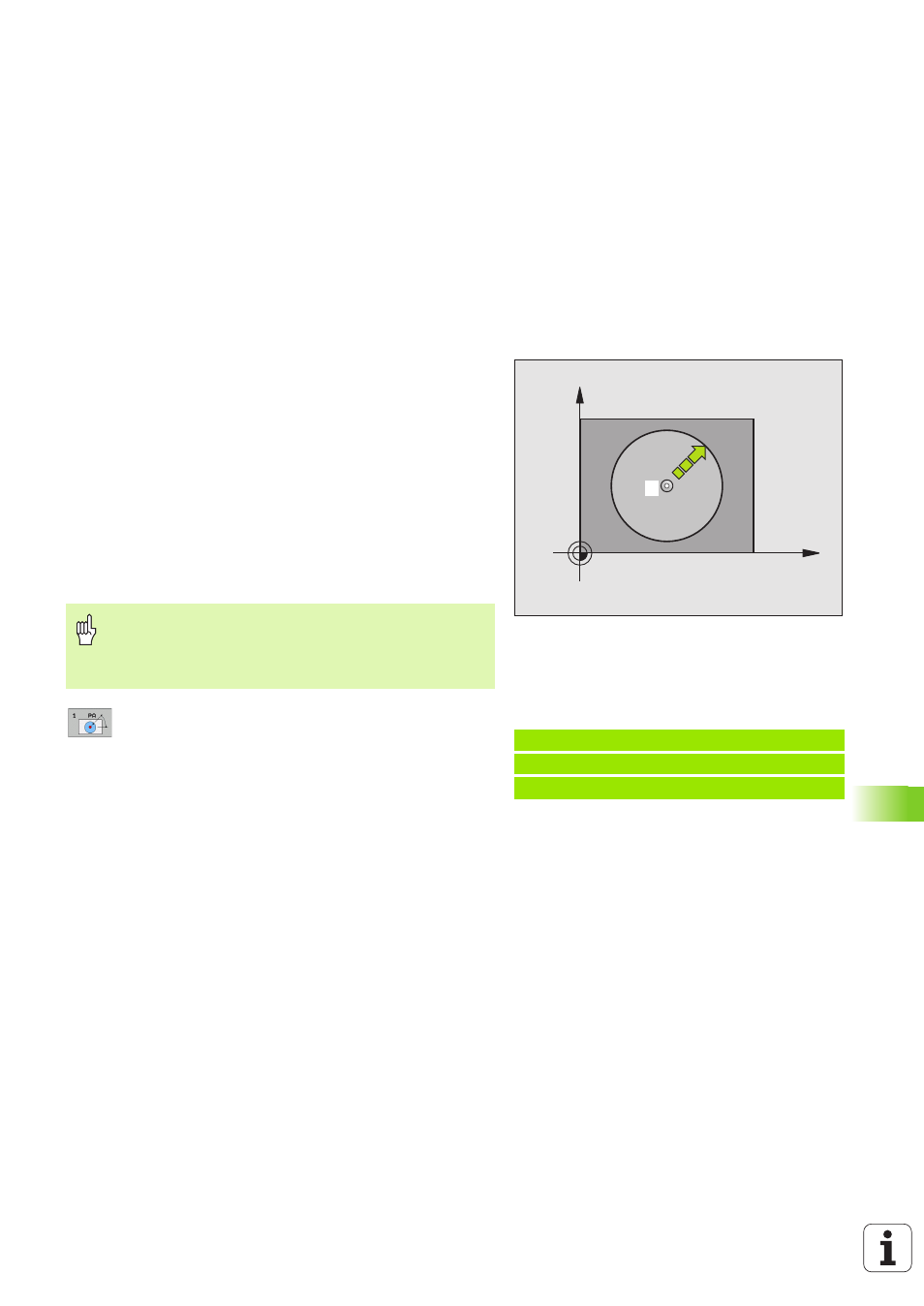

PLANO DE REFERENCIA en polares Ciclo de
palpación 1
El ciclo de palpación 1 calcula cualquier posición de la pieza en
cualquier dirección de palpación.
1 El palpador se aproxima en un movimiento 3D con avance rápido a
la posición previa programada en el ciclo
1
2 A continuación el palpador ejecuta el proceso de palpación con el
avance de palpación. En el proceso de palpación el TNC desplaza
simultáneamente dos ejes (dependiendo del ángulo de palpación).
La dirección de palpación se determina mediante el ángulo en
polares introducido en el ciclo
3 Una vez que el TNC ha registrado la posición, el palpador retrocede
al punto de partida del proceso de palpación. Además el TNC
memoriza las coordenadas de la posición en las que se encontraba
el palpador en el momento de producirse la señal, en los
parámetros Q115 a Q119.
8 Eje de palpación : Introducir el eje de palpación con
las teclas de manual o mediante el teclado ASCII.
Confirmar con la tecla ENT
8 Angulo de palpación : Angulo referido al eje de
palpación , en el cual debe desplazarse el palpador
8 Valor nominal de la posición : Mediante las teclas
de los ejes o a través del teclado ASCII, introducir
todas las coordenadas para el posicionamiento previo
del palpador.
8 Finalizar la introducción: Pulsar la tecla ENT
X
Y
1
Antes de la programación deberá tenerse en cuenta
Preposicionar el sistema de palpación de tal manera que
se evite una colisión al desplazar la preposición
programada.
Ejemplo: Frases NC
67 TCH PROBE 1.0 PLANO REF. EN POLARES
68 TCH PROBE 1.1 X ANGULO: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
