12.8 Conexión Ethernet
Introducción
El TNC está equipado de forma estándar con una tarjeta ethernet para
conectar el control como cliente en su red. El TNC transmite datos a
través de la tarjeta Ethernet con
„ el protocolo smb (server message block) para sistemas operativos
Windows, o
„ la familia de protocolos TCP/IP (Transmission Control Protocol/
Internet Protocol) y con ayuda del NFS (Network File System)
Posibles conexiones
Es posible conectar la tarjeta Ethernet del TNC mediante la conexión
RJ45 (X26,10BaseT) en su sistema de redes, o bien, conectarla
directamente con un PC. Ambas conexiones están separadas
galvánicamente de la electrónica del control.
En la conexión 100BaseTX o 10BaseT se utiliza el cable Pair Twisted,
para conectar el TNC a la red.
La longitud de cable máxima entre el TNC y un empalme
depende de la calidad del cable, del recubrimiento y del
tipo de red (100BaseTX o 10BaseT).

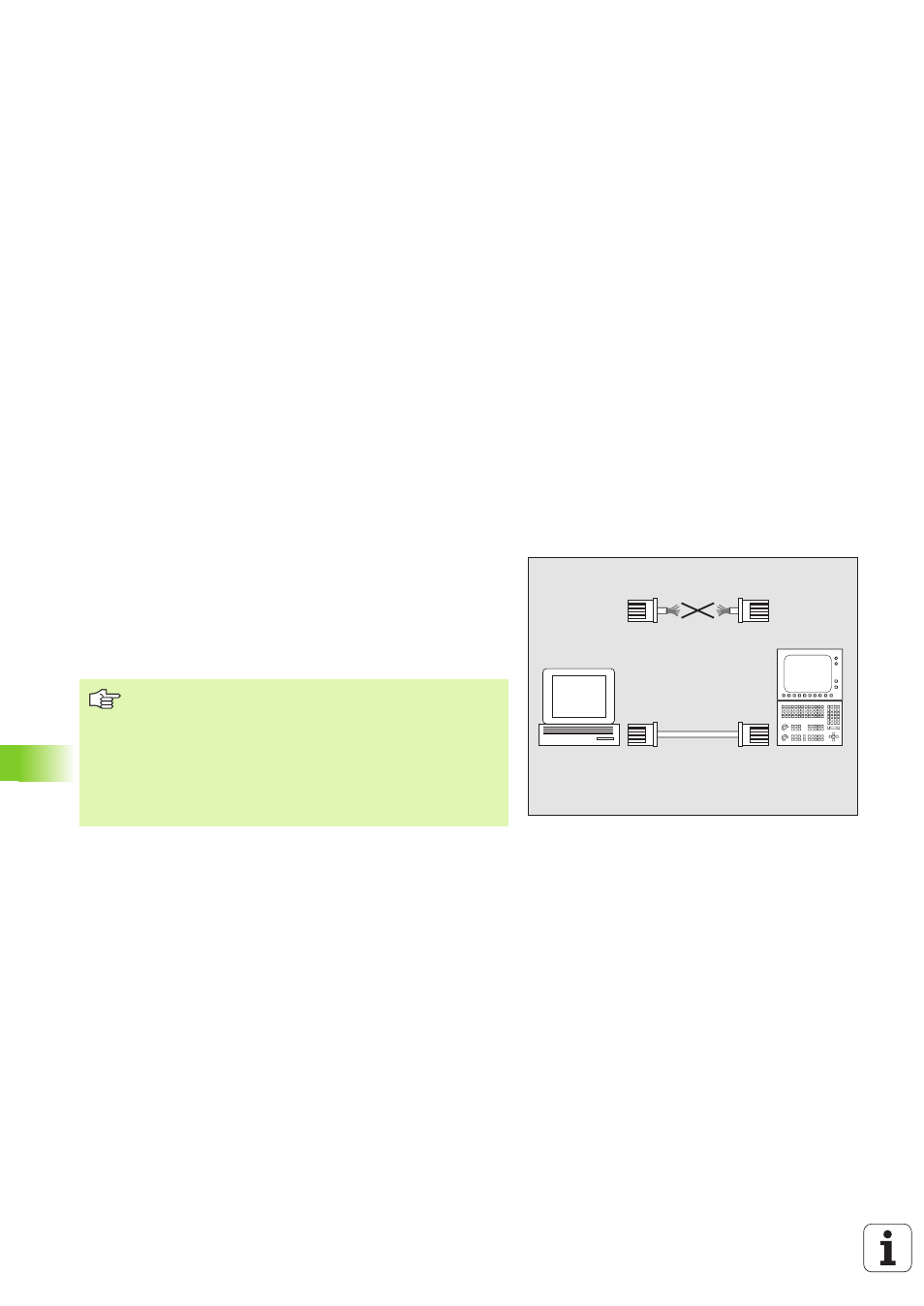

También se puede conectar sin gran esfuerzo el TNC
directamente a un PC, el cual está equipado con una
tarjeta Ethernet. Para ello, conectar el TNC (conector X26)
y el PC con un cable Ethernet cruzado (denominación
comercial: cable Patch cruzado o cable STP cruzado)
PC
TNC
10BaseT / 100BaseTx
