314 8 Programación: Ciclos
8.7 Ciclos par
a
la tr
aslación de coor
denadas

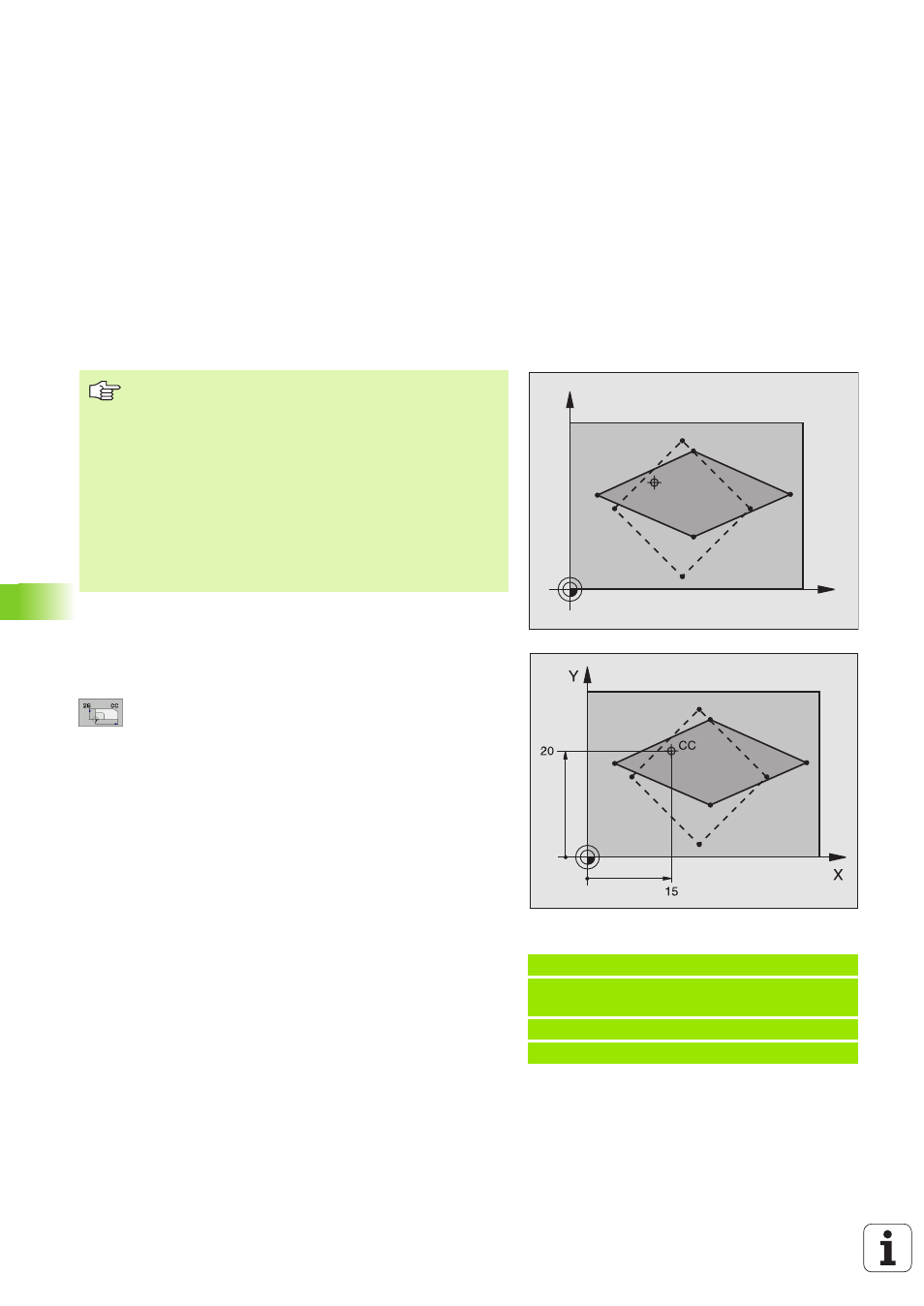

FACTOR DE ESCALA ESPECIFICO DE CADA EJE
(ciclo 26)
Funcionamiento
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. También funciona en el modo de funcionamiento
Posicionamiento manual. El TNC muestra el factor de escala activado
en la visualización de estados adicional.
8 Eje y factor : Eje(s) de coordenadas y factor(es) de
escala de la prolongación o reducción específicas de
cada eje. Introducir el valor positivo, máximo 99,999
999.
8 Coordenadas del centro : Centro de la prolongación o
reducción específica de cada eje
Los ejes de coordenadas se seleccionan con softkeys.
Anulación
Se programa de nuevo el ciclo FACTOR DE ESCALA con el factor 1
para el eje correspondiente.
Ejemplo: Frases NC
25 CALL LBL 1
26 CYCL DEF 26,0 FACTOR DE ESCALA ESPEC. DE
CADA EJE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
X
Y
CC
Antes de la programación deberá tenerse en cuenta
Los ejes de coordenadas con posiciones sobre
trayectorias circulares no pueden prolongarse o reducirse
con diferentes escalas.
Se puede introducir un factor de escala específico para
cada eje.
Además se pueden programar las coordenadas de un
centro para todos los factores de escala.
El contorno se prolonga desde el centro o se reduce hacia
el mismo, es decir, no es necesario realizarlo con el punto
cero actual, como en el ciclo 11 F. DE ESCALA.
