TNC 320 de HEIDENHAIN
303
8.6 Ciclos par
a
el planeado

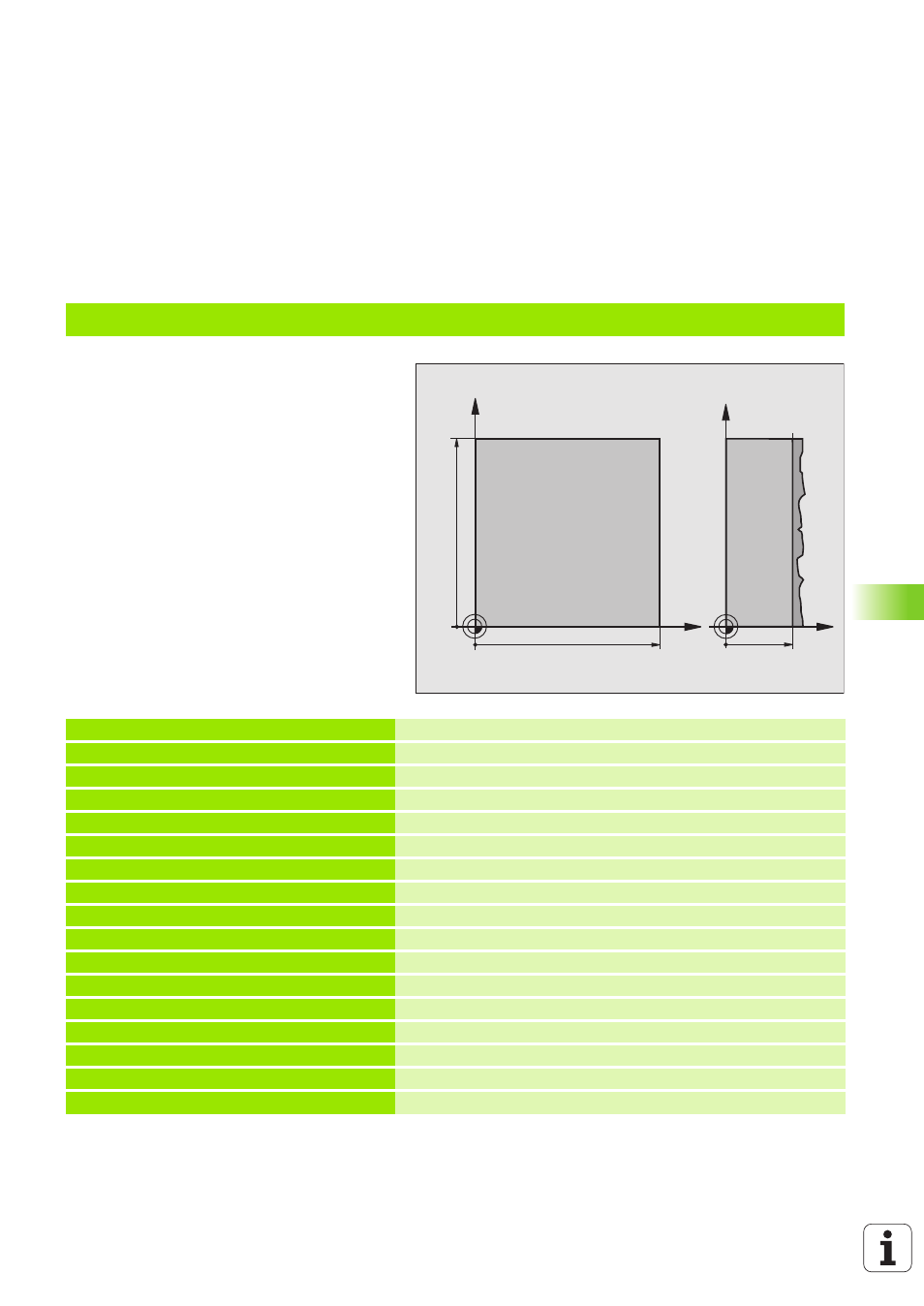

Ejemplo: Planeado
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
Definición de la herramienta
4 TOOL CALL 1 Z S3500
Llamada a la herramienta
5 L Z+250 R0 FMAX
Retirar la herramienta
6 CYCL DEF 230 PLANEADO
Definición del ciclo Planeado
Q225=+0
;INICIO 1ER. EJE
Q226=+0
;INICIO 2º EJE
Q227=+35 ;INICIO 3ER EJE
Q218=100 ;LONGITUD LADO 1
Q219=100 ;LONGITUD LADO 2
Q240=25
;NÚMERO DE CORTES
Q206=250 ;PROFUNDIDAD DE PASO F
Q207=400 ;AVANCE FRESADO F
Q209=150 ;AVANCE TRANSVERSAL F
Q200=2
;DIST. DE SEGURIDAD
X
Y
100
100
Z
Y
35
