118 6 Programación: Programar contornos
6.2 Nociones básicas sobr
e las funciones de tr
a
y
ect
o
ri
a

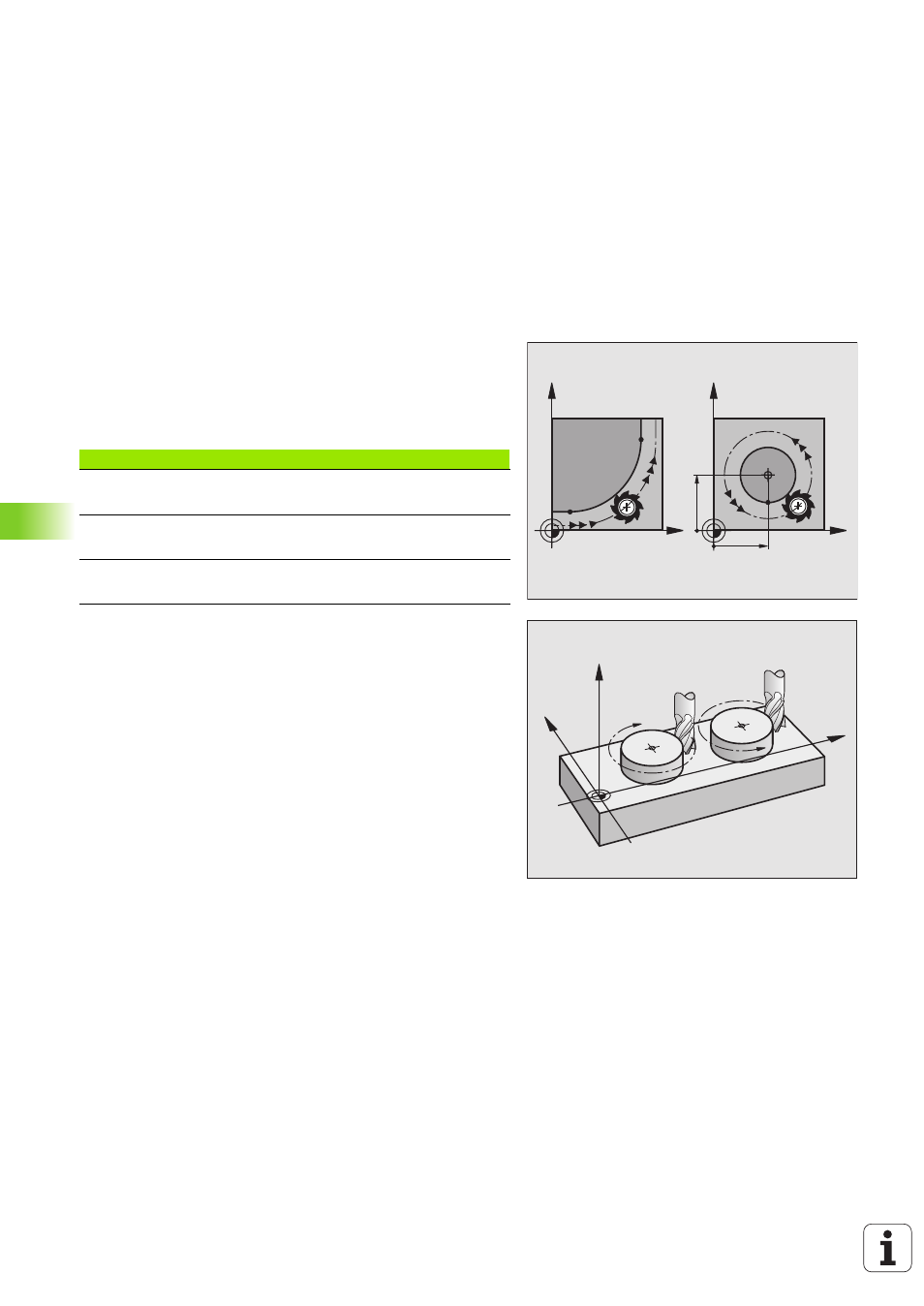

Círculos y arcos de círculo
En los movimientos circulares, el TNC desplaza simultáneamente dos
ejes de la máquina: la herramienta se desplaza respecto a la pieza
según una trayectoria circular. Para los movimientos circulares se
puede introducir el punto central del círculo CC.
Con las trayectorias de arcos de círculo se programan círculos en los
planos principales: el plano principal se define en la llamada a la
herramienta TOOL CALL al determinar el eje de la herramienta:
Sentido de giro DR en movimientos circulares
Para los movimientos circulares no tangentes a otros
Se introduce el sentido de giro DR en los elementos de contorno:
Giro en sentido horario: DR-
Giro en sentido antihorario: DR+
Eje del cabezal Plano principal
Z XY, también
UV, XV, UY
Y ZX, también
WU, ZU, WX
X YZ, también
VW, YW, VZ
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
