TNC 320 de HEIDENHAIN 271
8.5 Ciclos SL
8 Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza
8 Avance al profundizar Q11: Avance al profundizar en
mm/min
8 Avance para desbaste Q12: Avance de fresado en
mm/min
8 Número de hta. para el desbaste previo Q18:
Número de la hta. con la cual se ha realizado el
desbaste previo. Si no se ha realizado el desbaste
previo se programa "0"; si se programa un número, el
TNC sólo desbasta la parte que no se ha podido
mecanizar con la herramienta de desbaste previo.
En caso de que la zona de desbaste no se pueda
alcanzar lateralmente, el TNC penetra con Q19
definido; para ello se debe definir la tabla de
herramientas TOOL.T, véase “Datos de la
herramienta” en pág. 98 la longitud de la cuchilla
LCUTS y el ángulo máximo de penetración ÁNGULO
de la herramienta. Si es preciso, el TNC emite un
aviso de error
8 Avance pendular Q19: Avance oscilante en mm/min
8 Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse tras el
mecanizado en mm/min. Cuando se introduce
Q208=0 el TNC retira la hta. con el avance Q12

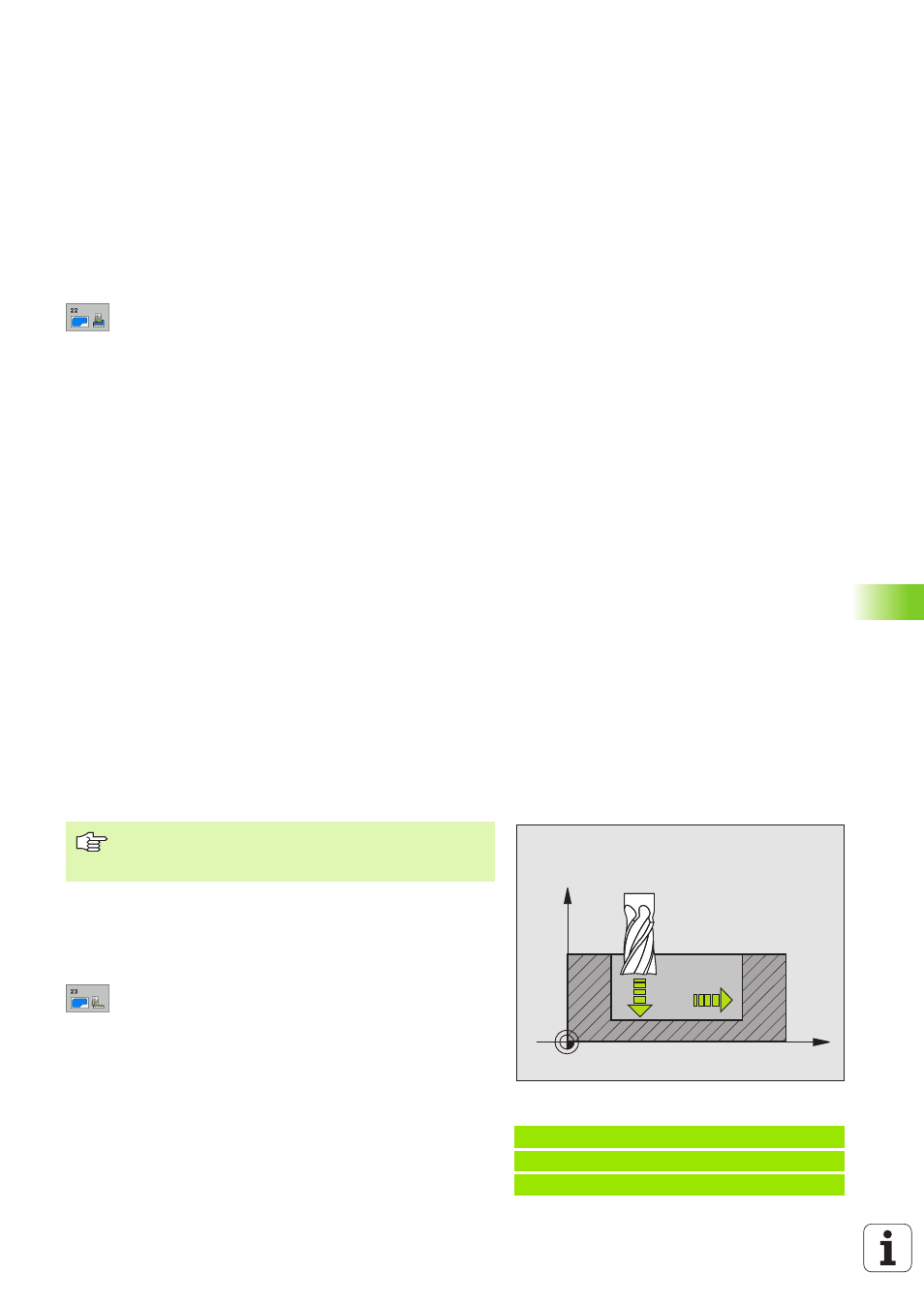

ACABADO EN PROFUNDIDAD (ciclo 23)
El TNC desplaza la hta. de forma suave (círculo tangente vertical) sobre
la primera superficie a mecanizar, siempre que se disponga de
suficiente espacio. En caso de espacios estrechos, el TNC profundiza
la herramienta de manera perpendicular. A continuación se fresa la
distancia de acabado que ha quedado del desbaste.
8 Avance al profundizar Q11: Velocidad de
desplazamiento de la hta. en la profundización
8 Avance para desbaste Q12: Avance de fresado
Ejemplo: Frases NC
60 CYCL DEF 23 ACABADO EN PROFUNDIDAD
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
X
Z
Q11
Q12
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las proporciones de
espacio de la cajera.
