TNC 320 de HEIDENHAIN 131
6.4 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas car
te
sianas

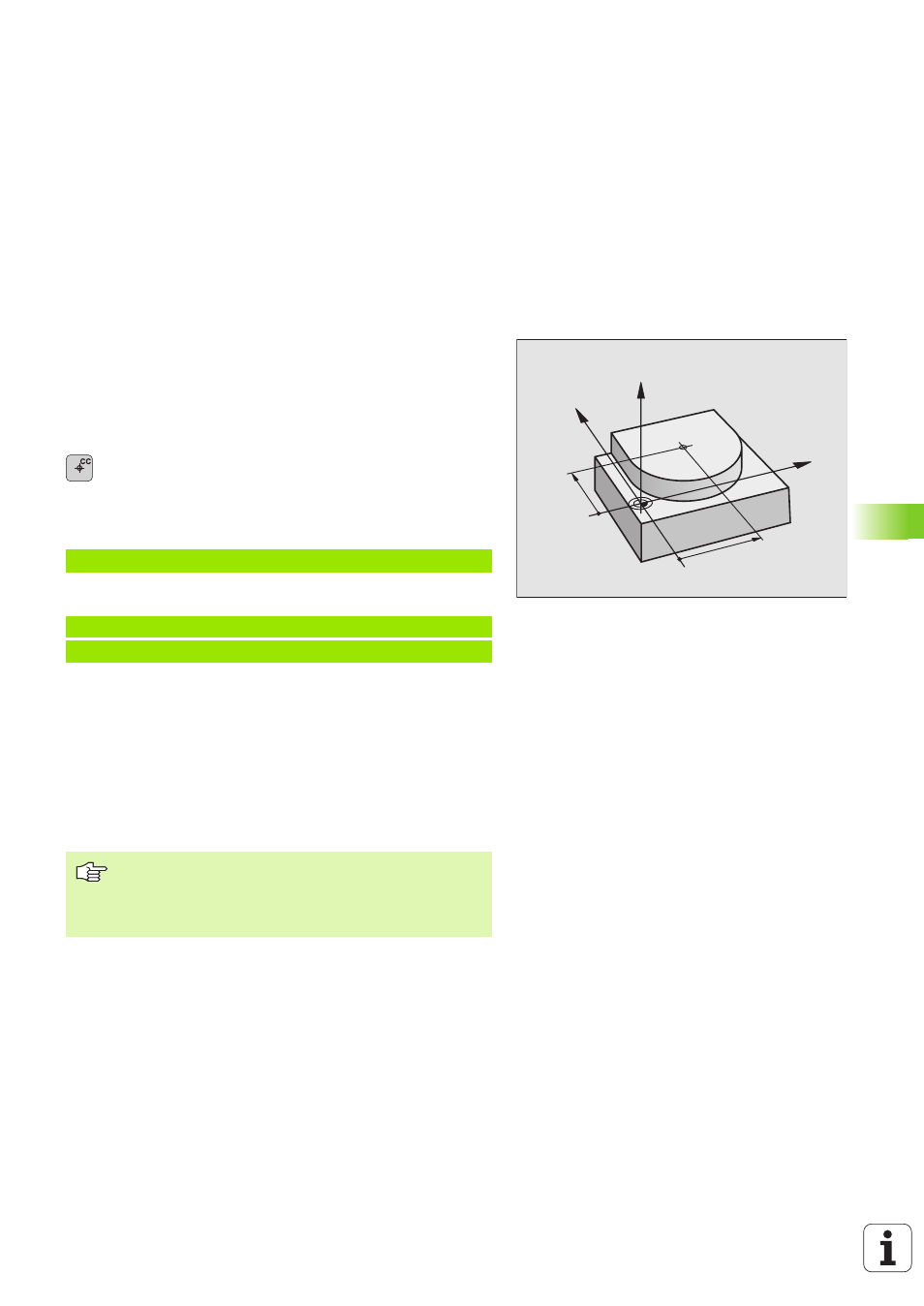

Punto central del círculo CC
El punto central del círculo corresponde a las trayectorias circulares
programadas con la tecla C (trayectoria circular C). Para ello
„ introducir las coordenadas cartesianas del punto central del círculo o
„ aceptar la última posición programada o
„
se aceptan las coordenadas con la tecla "ACEPTAR POSICIONES
REALES"
8 Coordenadas CC: Introducir las coordenadas del punto
central del círculo o
para aceptar la última posición programada: no
introducir ninguna coordenada
Ejemplo de frases NC
o
Las líneas 10 y 11 del programa no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se programa
un nuevo punto central del círculo.
Introducir el punto central del círculo CC en incremental
Una coordenada introducida en incremental en el punto central del
círculo se refiere siempre a la última posición programada de la
herramienta.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Con CC se indica una posición como centro del círculo: la
herramienta no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.
CC
Z
Y
X
X
CC
Y
CC
