TNC 320 de HEIDENHAIN 457
13.7 Medición aut
o
mática de piezas

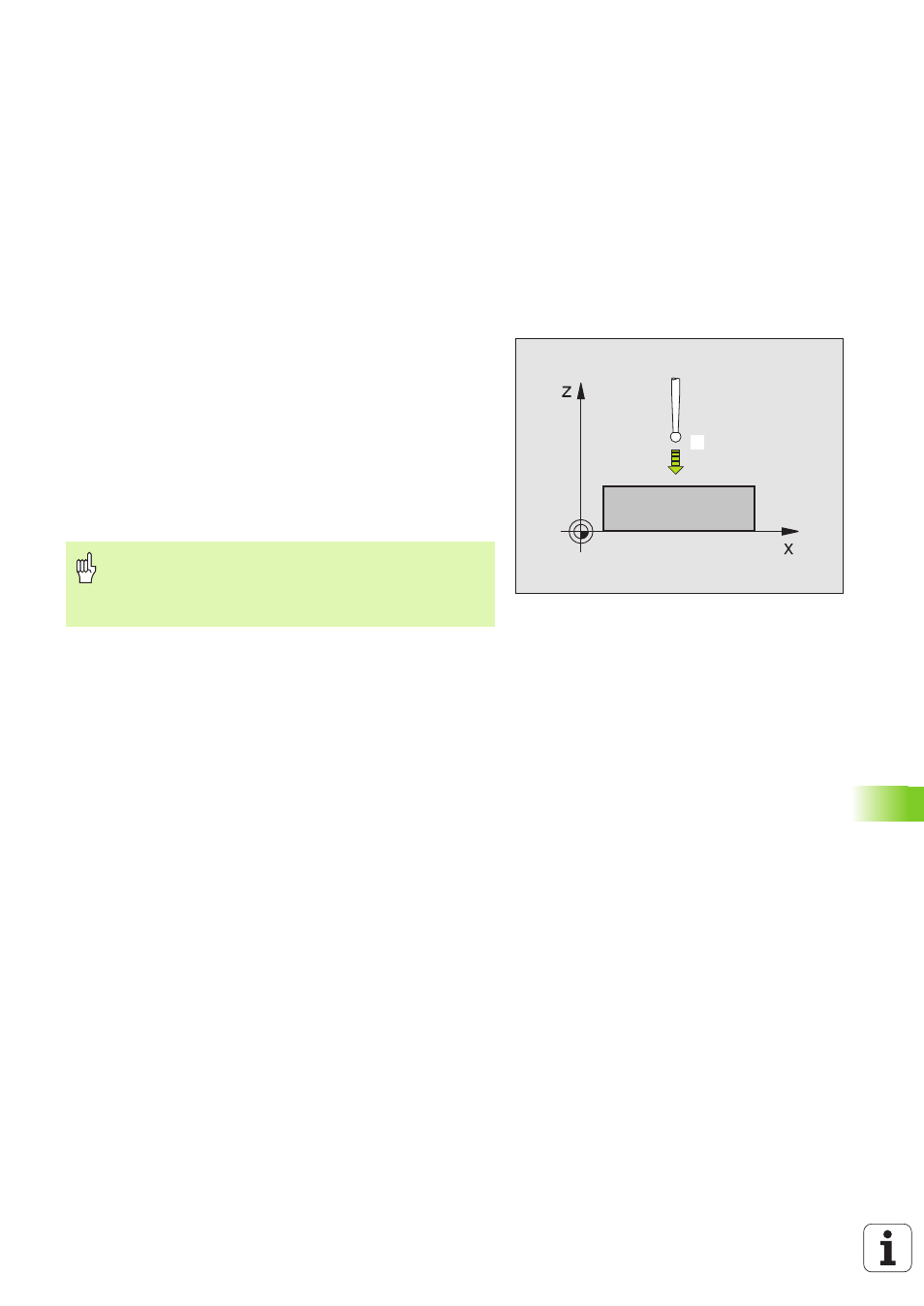

PLANO DE REFERENCIA Ciclo de palpación 0
1 El palpador se aproxima en un movimiento 3D con avance rápido a
la posición previa programada en el ciclo
1
2 A continuación el palpador ejecuta el proceso de palpación con el
avance de palpación. La dirección de palpación está determinada
en el ciclo
3 Después de que el TNC haya adoptado la posición, el sistema de
palpación retrocede al punto inicial del proceso de palpación y
memoriza las coordenadas medidas en un parámetro Q. Además
el TNC memoriza las coordenadas de la posición en las que se
encontraba el palpador en el momento de producirse la señal, en
los parámetros Q115 a Q119. Para los valores de estos parámetros
el TNC tiene en cuenta la longitud y el radio del vástago
1
Antes de la programación deberá tenerse en cuenta
Preposicionar el sistema de palpación de tal manera que
se evite una colisión al desplazar la preposición
programada.
