142 6 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas polar
es

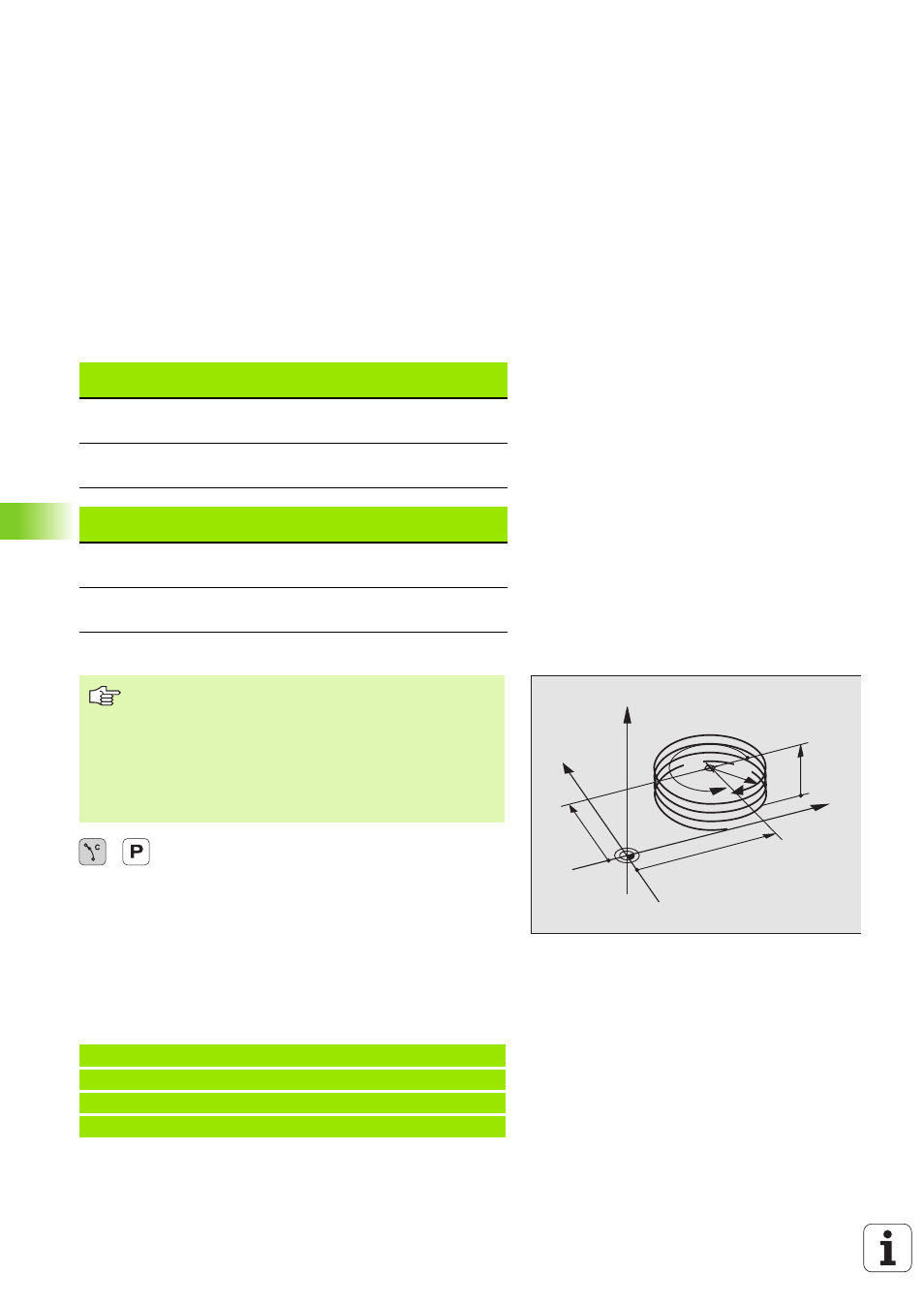

Forma de la hélice
La tabla indica la relación entre la dirección del mecanizado, el sentido
de giro y la corrección de radio para determinadas formas:
Programación de una hélice
8 Ángulo en coordenadas polares : introducir el ángulo
total en incremental, según el cual se desplaza la
herramienta sobre la hélice. Después de introducir
el ángulo se selecciona el eje de la herramienta
con las teclas de los ejes.
8 Introducir las coordenadas para la altura de la hélice en
incremental
8 Sentido de giro DR
Giro en sentido horario: DR-
Hélice en sentido antihorario: DR+
Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
Roscado
interior Dirección de
trabajo
Sentido
Corrección
del radio
a derechas
a izquierdas Z+
Z+ DR+
DR- RL
RR
a derechas
a izquierdas Z–
Z– DR-
DR+ RR
RL
Roscado
exterior
a derechas
a izquierdas Z+
Z+ DR+
DR- RR
RL
a derechas
a izquierdas Z–
Z– DR-
DR+ RL
RR
Se introduce el sentido de giro DR y el ángulo completo
IPA en incremental con el mismo signo, ya que de lo
contrario la herramienta puede desplazarse en una
trayectoria errónea.
El ángulo completo IPA puede tener un valor de -5400° a
+5400°. Si el roscado es de más de 15 pasos, la hélice se
programa con una repetición parcial del programa (véase
“Repeticiones parciales de un programa” en pág. 324)
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
Y
X
Z
25
40
5
270°
R3
CC
