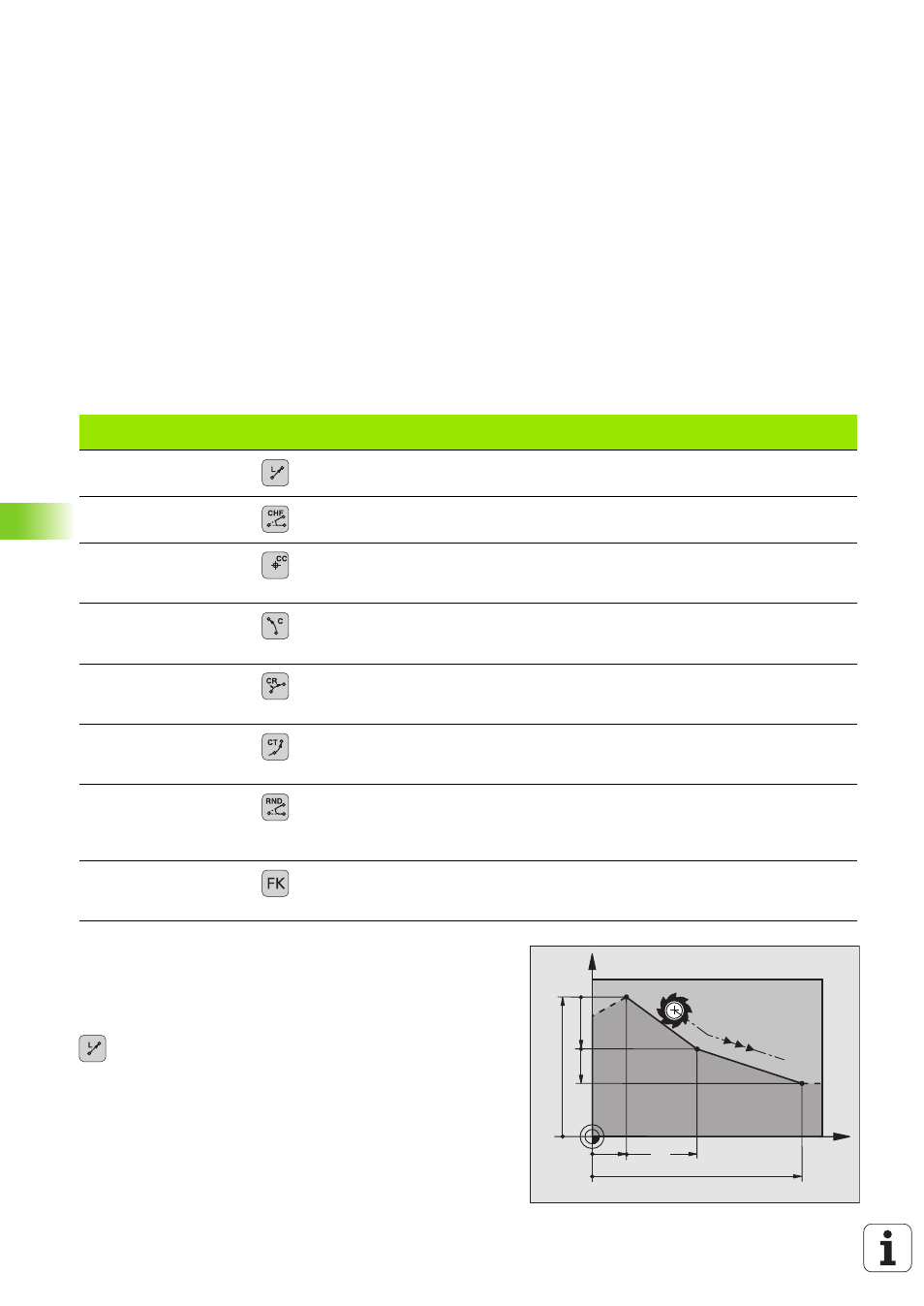

128 6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas car
te
sianas
6.4 Movimientos de trayectoria -
Coordenadas cartesianas
Resumen de las funciones de trayectoria
Recta L
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el punto
final de la frase anterior.
8 Coordenadas del punto final de la recta
Si es preciso:
8 Corrección de radio RL/RR/R0
8 Avance F
8 Función auxiliar M
Función
Tecla de función de
trayectoria
Movimiento de la herramienta Introducciones precisas
Recta L
en inglés: Line Recta Coordenadas del punto final de la
recta
Chaflán: CHF
ingl.: CHamFer Chaflán entre dos rectas Longitud del chaflán
Punto central del círculo
CC; en inglés: Circle
Center Ninguno Coordenadas del punto central
del círculo o polo
Arco de círculo C
ingl.: Circle Trayectoria circular alrededor del
punto central del círculo CC, al
punto final del arco de círculo Coordenadas del punto final del
círculo, sentido de giro
Arco de círculo CR
ingl.: Circle by Radius Trayectoria circular con radio
determinado Coordenadas del punto final del
círculo, radio del círculo, sentido
de giro
Arco de círculo CT
ingl.: Circle Tangential Trayectoria circular tangente al
tramo anterior y posterior del
contorno Coordenadas del punto final del
círculo
Redondeo de esquinas
RND
ingl.: RouNDing of
Corner Trayectoria circular tangente al
tramo anterior y posterior del
contorno Radio de la esquina R
Programación libre de
contornos FK Recta o trayectoria circular unida
libremente al elemento anterior
del contorno véase “Movimientos de
trayectoria - Programación libre
de contornos FK” en pág. 146
X
Y
60
15
40
10
10
20
