268 8 Programación: Ciclos
8.5 Ciclos SL

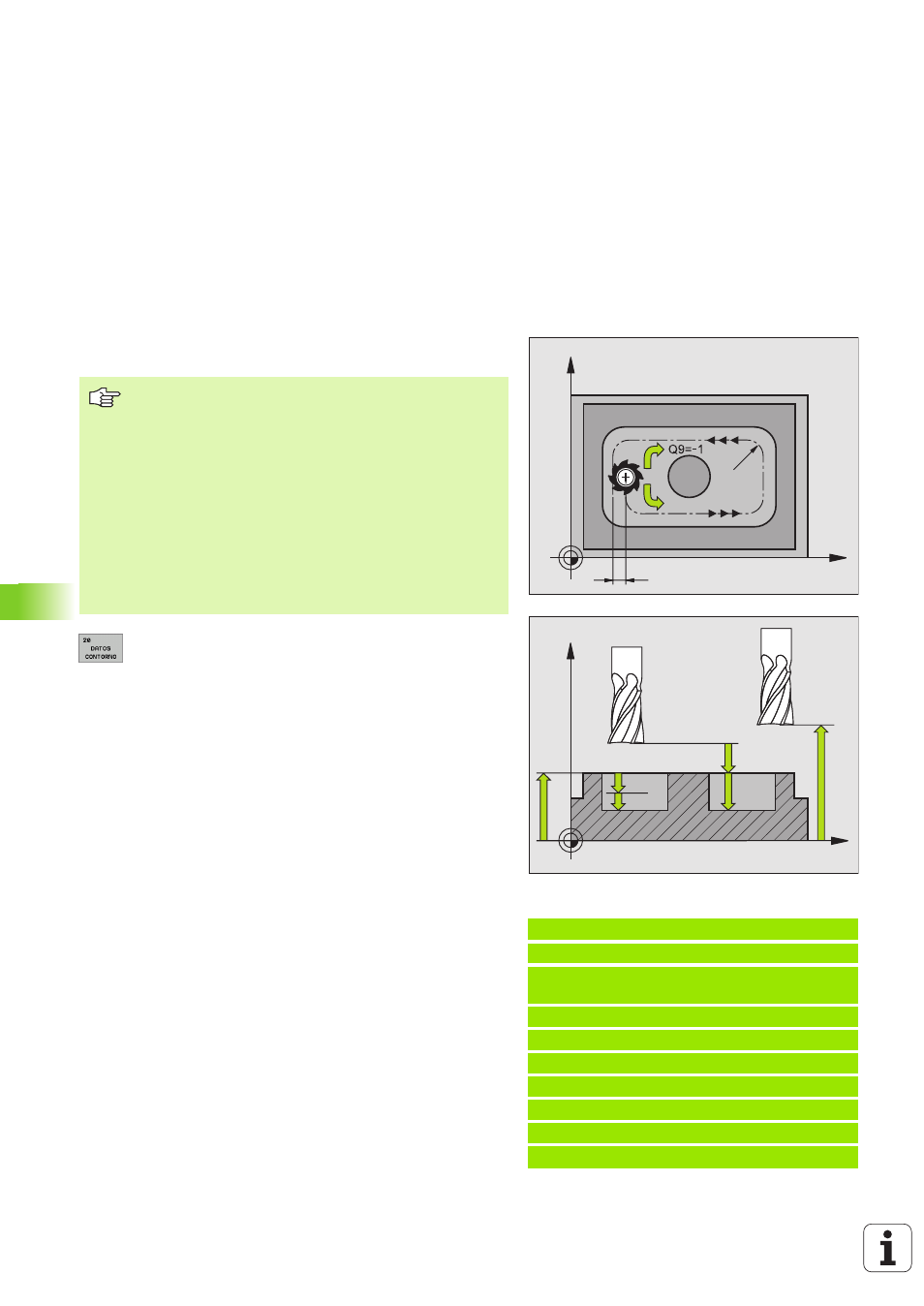

DATOS DEL CONTORNO (ciclo 20)
En el ciclo 20 se indican las informaciones del mecanizado para los
subprogramas con los contornos parciales.
8 Profundidad de fresado Q1 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
8 Factor de solapamiento en la trayectoria Q2: Q2 x
radio de la hta. da como resultado la aproximación
lateral k.
8 Sobremedida del acabado lateral Q3 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
8 Sobremedida de acabado en profundidad Q4 (valor
incremental): Sobremedida de acabado para la
profundidad.
8 Coordenada de la superficie de la pieza Q5 (valor
absoluto): Coordenada absoluta de la superfice de la
pieza
8 Distancia de seguridad Q6 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
8 Altura de seguridad Q7 (valor absoluto): Altura
absoluta, en la cual no se puede producir ninguna
colisión con la pieza (para posicionamiento intermedio
y retroceso al final del ciclo)
8 Radio de redondeo interior Q8: Radio de redondeo
en "esquinas" interiores; el valor introducido se refiere
a la trayectoria del centro de la hta.
8 ¿Sentido de giro ? Sentido horario = -1 Q9:
Dirección de mecanizado para cajeras
„ en sentido horario (Q9 = -1 contramarcha para
cajera e isla)
„
en sentido antihorario (Q9 = +1 sentido
sincronizado para cajera e isla)
Ejemplo: Frases NC
57 CYCL DEF 20 DATOS DEL CONTORNO
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q3=+0.2 ;SOBREMEDIDA LATERAL
Q4=+0.1 ;SOBREMEDIDA EN PROFUNDIDAD
Q5=+30 ;COORDENADA SUPERFICIE
Q6=2 ;DIST.-SEGURIDAD
Q7=+80 ;ALTURA SEGURIDAD
Q8=0.5 ;RADIO DE REDONDEO
Q9=+1 ;SENTIDO DE GIRO
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Antes de la programación deberá tenerse en cuenta
El ciclo 20 se activa a partir de su definición, es decir se
activa a partir de su definición en el pgm de mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0 el TNC ejecuta el ciclo correspondiente sobre la
profundidad 0.
La información sobre el mecanizado indicada en el ciclo 20
es válida para los ciclos 21 a 24.
Cuando se emplean ciclos SL en programas con
parámetros Q, no se pueden utilizar los parámetros Q1 a
Q20 como parámetros del programa.
