13.4 Fijar un punt
o
de r
e
fe
re
ncia con palpador
es 3D

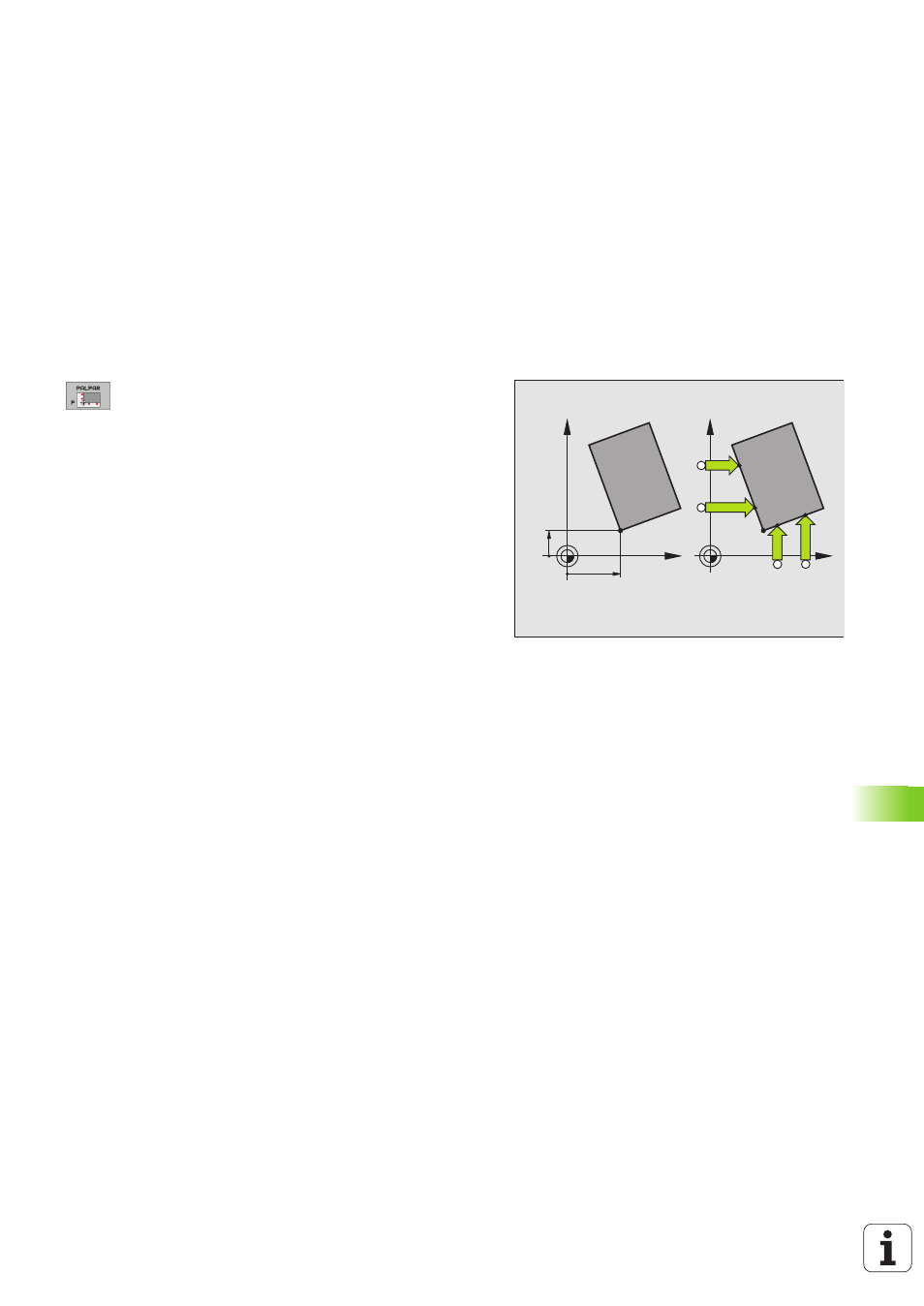

Esquina como punto de ref. - Aceptar los puntos
palpados para el giro básico (véase la figura de la
derecha)
8 Seleccionar la función de palpación: Pulsar la softkey
PALPAR P
8 Seleccionar la dirección de palpación: Mediante
softkey
8 Palpación: Accionar el pulsador externo de arranque
START
8 Palpar las dos aristas dos veces
8 Palpación: Accionar el pulsador externo de arranque
START
8 Punto de referencia : Introducir las dos coordenadas
del punto de ref. en la ventana del menú y aceptar con
la softkey FIJAR PTO. REF.
8 Finalizar la función de palpación: Pulsar la tecla END
P
X=?
Y=?
X
Y
P
X
Y
