TNC 320 de HEIDENHAIN 133
6.4 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas car
te
sianas
Círculo completo
Para un círculo completo se programan dos frases CR sucesivas:
El punto final de la primera mitad del círculo es el punto de partida del
segundo. El punto final de la segunda mitad del círculo es el punto de
partida del primero.

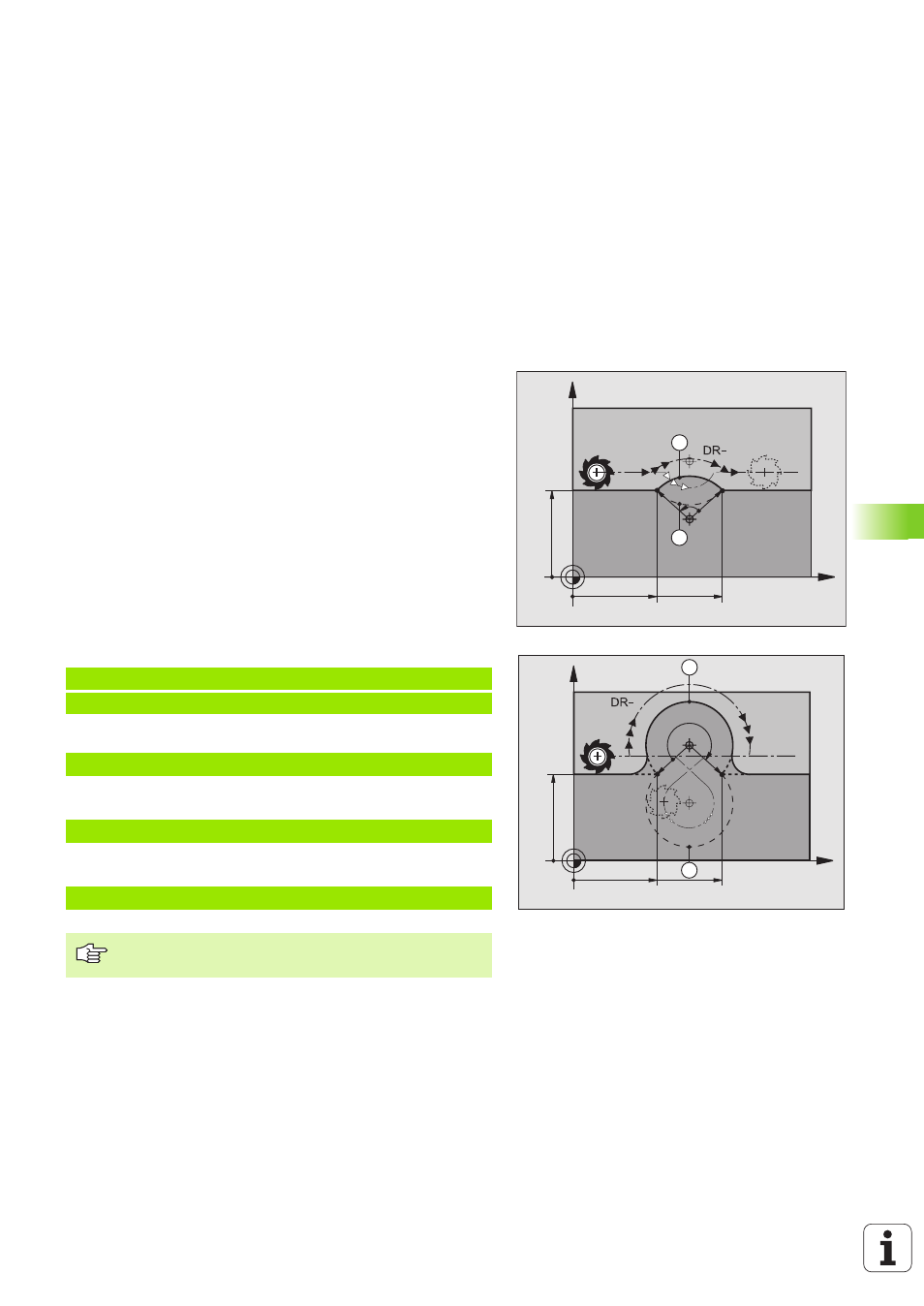

Ángulo central CCA y radio del arco de círculo R
El punto de partida y el punto final del contorno se pueden unir entre
sí mediante cuatro arcos de círculo diferentes con el mismo radio:
Arco más pequeño: CCA<180º
El radio tiene signo positivo R>0
Arco mayor: CCA>180º
El radio tiene signo negativo R<0
Mediante el sentido de giro se determina si el arco de círculo está
curvado hacia fuera (convexo) o hacia dentro (cóncavo):
Convexo: Sentido de giro DR- (con corrección de radio RL)
Cóncavo: Sentido de giro DR+ (con corrección de radio RL)
Ejemplo de frases NC
o
o
o
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ARCO 1)
11 CR X+70 Y+40 R+20 DR+ (ARCO 2)
11 CR X+70 Y+40 R-20 DR- (ARCO 3)
11 CR X+70 Y+40 R-20 DR+ (ARCO 4)
La distancia del punto de partida al punto final del círculo
no puede ser mayor al diámetro del círculo.
X
Y
40
40 70
DR+
4
ZW
3
R R
X
Y
ZW
R R
40
40 70
1
2
DR+
