isualización de estado
Posiciones y coordenadas
Información sobre las herramientas

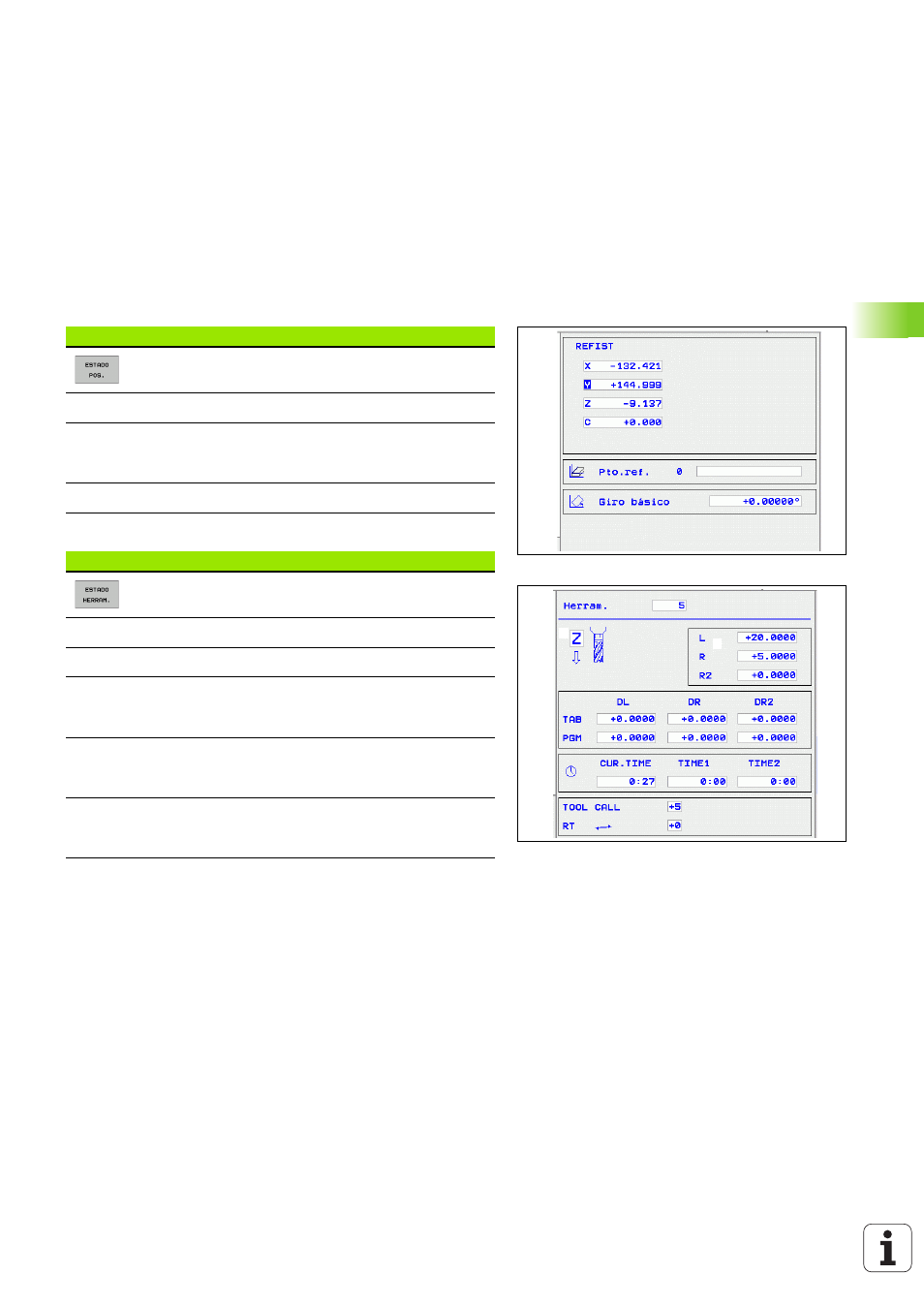

Softkey Asignación Significado
1 Tipo de visualización de posiciones,
p.ej. posición real
2 Visualización de posiciones
3 Número del punto de referencia
activo de la tabla de presets (función
no disponible en el TNC 320)
4 Ángulo del giro básico
Softkey Asignación Significado
1
„
Visualización T: nº y nombre de la
herramienta
2 Eje de la herramienta
3 Longitud y radios de la herramienta
4 Sobremedidas (valores delta) del
TOOL CALL (PGM) y de la tabla de
herramientas (TAB)
5 Tiempo de vida, máximo tiempo de
vida (TIME 1) y máximo tiempo de
vida con TOOL CALL (TIME 2)
6 Visualización de la herramienta
activada y de la (siguiente)
herramienta gemela
4
1
3
2
3
2
5
1
4
6
