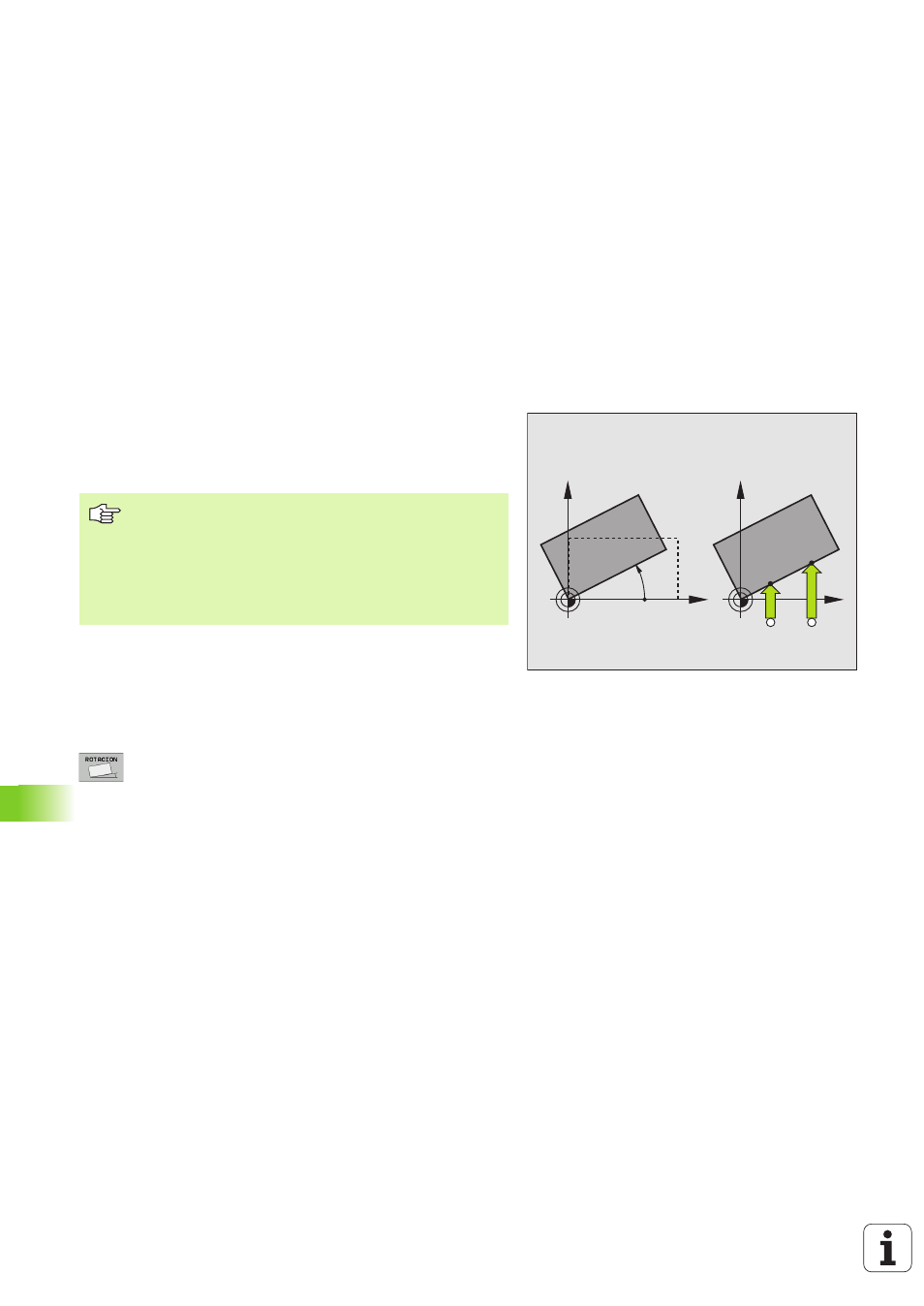

446 13 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
13.3 Compensación de la inclinación de la pieza
13.3 Compensación de la inclinación
de la pieza
Introducción
El TNC compensa una inclinación de la pieza mediante el "Giro básico".
Para ello el TNC fija el ángulo de giro sobre el ángulo que forma una
superficie de la pieza con el eje de referencia angular del plano de
mecanizado. Véase figura de la derecha.
Calcular el giro básico
8 Seleccionar la función de palpación: Pulsar la softkey
PALPAR ROT
8 Posicionar el palpador cerca del pirmer punto de
palpación
8 Seleccionar la dirección de palpación perpendicular al
eje de referencia angular: Seleccionar el eje y la
dirección mediante softkey
8 Palpación: Accionar el pulsador externo de arranque
START
8 Posicionar el palpador cerca del segundo punto de
palpación
8 Palpación: Accionar el pulsador externo de arranque
START. El TNC calcula el giro básico y visualiza el
ángulo tras el diálogo Angulo de giro
8 Para activar el valor visualizado como giro básico,
pulsar la softkey FIJAR GIRO BASICO
X
Y
PA
X
Y
A B
Seleccionar siempre la dirección de palpación para medir
la inclinación de la pieza perpendicular al eje de referencia
angular.
Para calcular correctamente el giro básico en la ejecución
del programa, deberán programarse ambas coordenadas
del plano de mecanizado en la primera frase de
desplazamiento.
