LISTA DE PIEZAS COMPONENTES
7/7/00
6-8 Command THC ( Robótico) Manual de instrucciones
Juego de liberación de la antorcha de alzador robótico (opcional)
Núm. de índice Núm. de pieza Descripción Cantidad
128280 Kit, Robotic Lifter Torch Breakaway 1
1 004773 Bracket, Breakaway Robotic Fiberglass 1
Screw 6
2 027574 Breakaway, Command THC 1
2a 123596 Cable, Command THC Torch Breakaway 1
Screw 2
Collar 1
3 004772 Bracket, Breakaway Robotic Aluminum 1
4 015317 Connector, Male 10-32 X 1/4 Inch, Push In Tube 1
5 075510 Screw, Socket Cap, M6 X 20 Hex BTN S/Z 2
6 046078 Tubing, 1/4 inch O.D. Synflex 10 ft. (3m)
129361 Regulator/Filter Assembly 1
7 011039 Filter/Regulator 1
8 011038 Gauge, Pressure 150 PSI (10.2 Bar) Maximum 1
9 015285 Adapter, 1/8 Inch NTP X 1/4 Inch Push In Tube 1

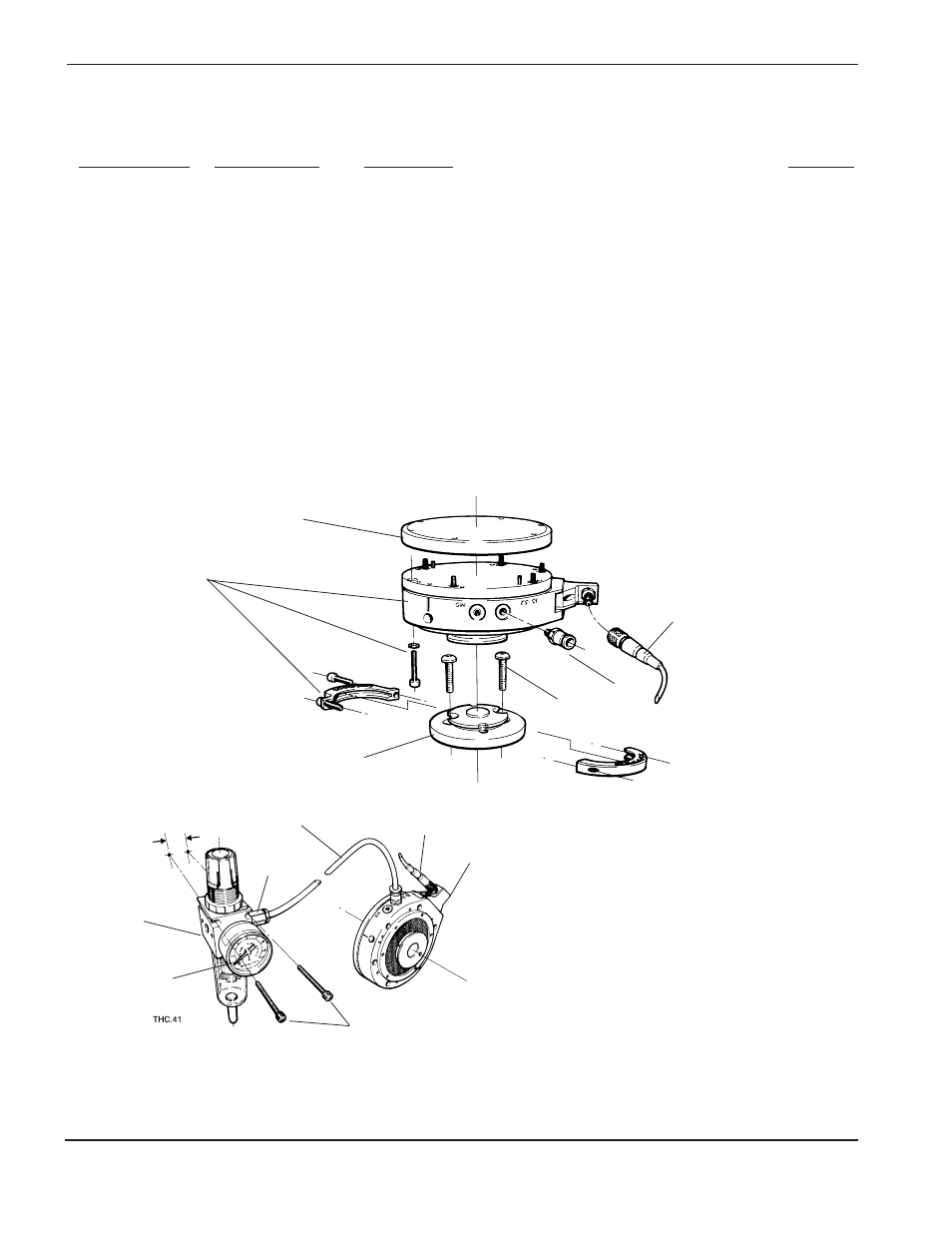

Figura 6-6 Juego de liberación de la antorcha de alzador robótico
THC.01
Tornillos hexadecimales (2) proporcionados por el cliente, de
8-32 x 1-1/2 pulg. (4 mm x 40 mm)
2
5
4
6
1
3
2
9
7
8
2a
2a
