INSTALACIÓN
6
Command THC
(
Robótico)
Manual de instrucciones
3-7

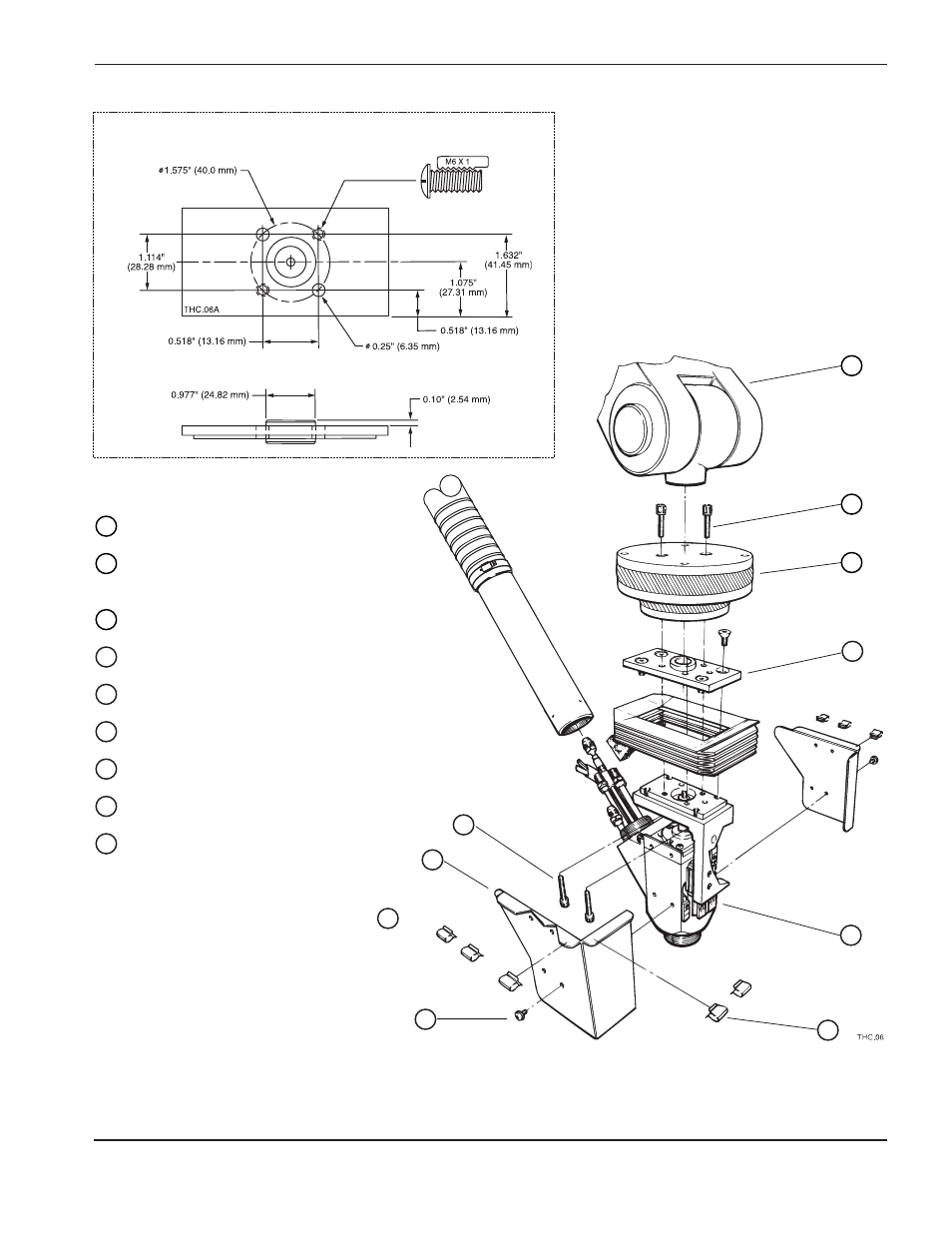

Figura 3-3
Detalles de montaje del conjunto de alzador robótico
Patrón para montaje de la placa y dimensiones de los huecos
LEYENDA
Robot típico
“Breakaway” de seguridad
(provisto por el cliente)
Tornillos hexagonales, 2 *
Placa de montaje
Conjunto de alzador
Cubiertas, 2
Clips, 8
Tornillos, 8
Tornillos hexagonales, 2 *
* Se puede asegurar el alzador desde arriba
o desde debajo de la placa de montaje
.
4
9
8
7
6
5
4
3
2
1
2
4
5
8
6
9
7
3
1
2 lugares para montaje a través
de la parte de arriba.
2 lugares para montaje a través de la
parte de abajo.
