INSTALACIÓN
6
3-10 Command THC ( Robótico) Manual de instrucciones
Interconexiones del sistema
Números de pieza del cable y listas de señal se suministran en las figuras de 3-14 hasta 3-19.
Cables del sistema THC
Importante: No coloque el cable del control pendiente en forma paralela y cercana a la
manguera de la antorcha. Existe la posibilidad de que la perturbación
eléctrica provoque la operación errática del control pendiente o lo dañe.
Instale los cables del sistema como se muestra en figura 3-5.

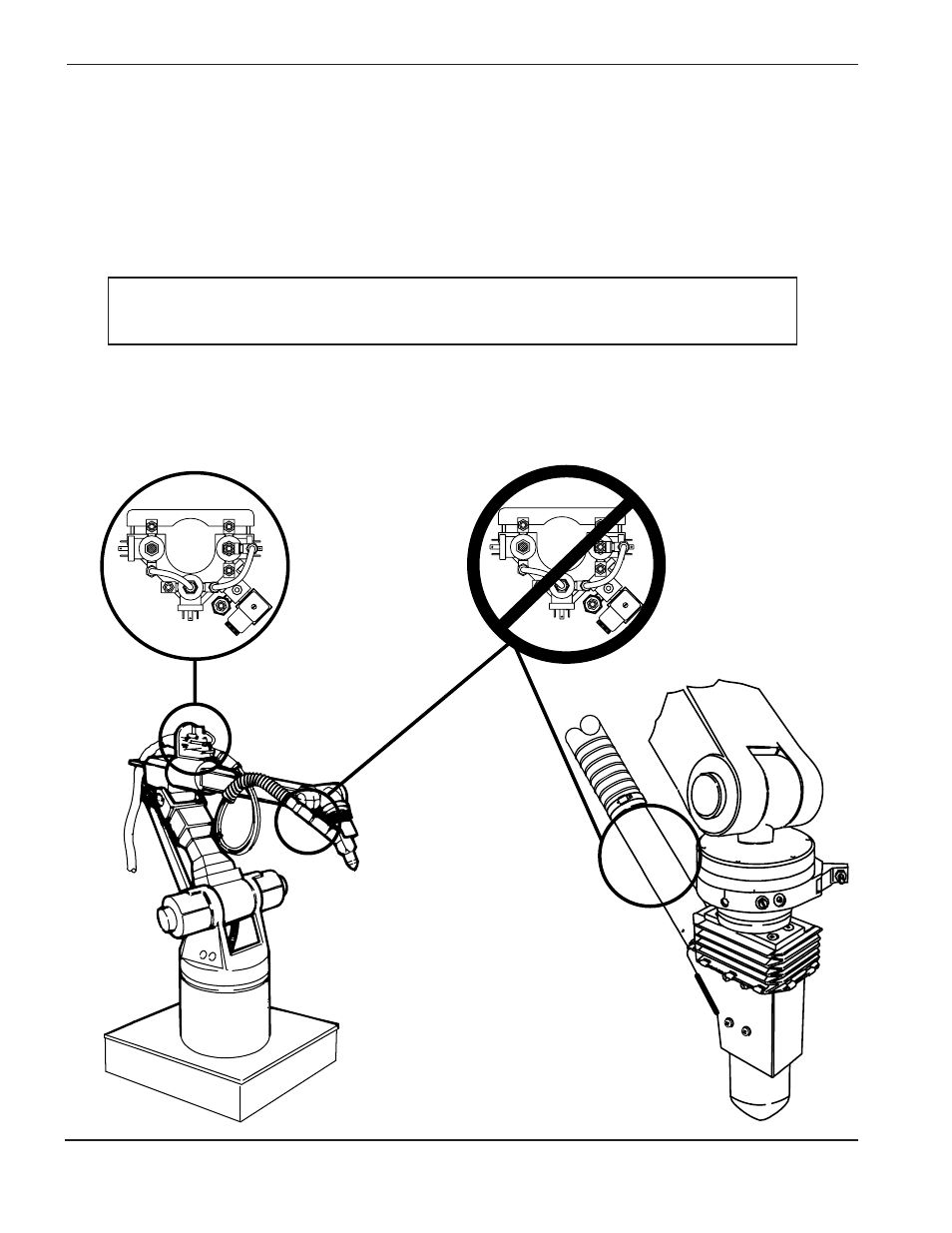

Advertencia: El ensamblaje de la válvula “Off” (apagada) no puede montarse en la manga de la antorcha.
