ESPECIFICACIONES
6/13/99
2-8 Command THC ( Robótico) Manual de instrucciones
Sistema opcional de liberación de la antorcha de alzador robótico
Electricidad
Interruptor de presión........................................................Voltaje del circuito de parada de emergencia de
CNC
Función del control de liberación de la antorcha
Presión de aire del establecimiento ..................................Máximo de 6,9 bares
Tamaño
Ancho de la unidad de liberación de la antorcha ..............100 mm
Altura de la unidad de liberación de la antorcha (grosor) 60 mm
Altura del filtro/regulador de aire .......................................180 mm
Ancho del filtro/regulador de aire ......................................40 mm
Profundidad del filtro/regulador de aire
(desde el medidor hasta la parte posterior) ......................80 mm
Peso
Unidad de liberación de la antorcha..................................0,86 kg
Filtro/ regulador de aire .....................................................0,45 kg

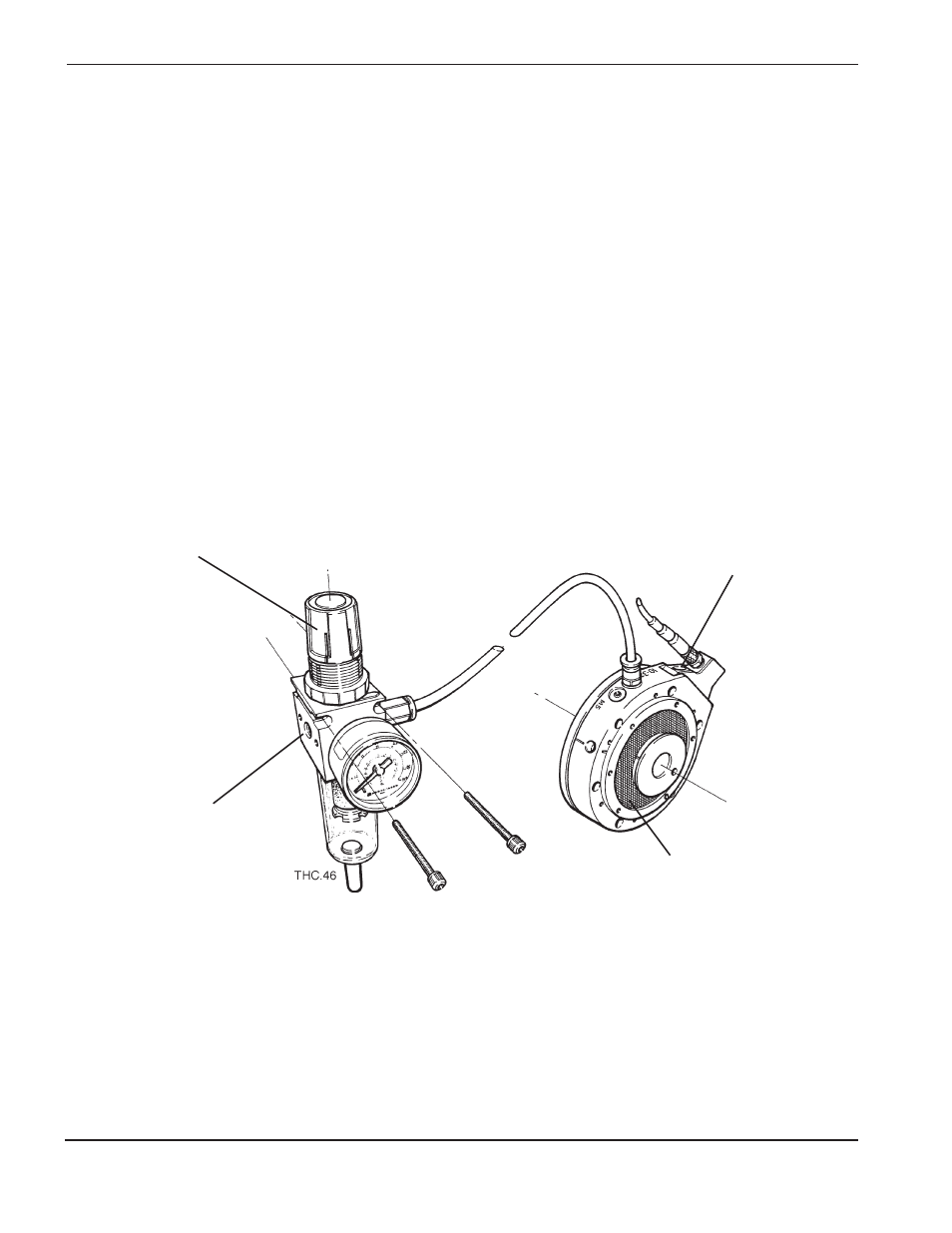

Figura 2-6 Sistema opcional de liberación de la antorcha de alzador robótico
Interruptor
de presión
Unidad de liberación
de la antorcha
Orificio de entrada
de presión de aire
Filtro/regulador de aire
