INSTALACIÓN
7/7/00
3-12 Command THC ( Robótico) Manual de instrucciones
Cable del interfase de la máquina
1. Cable de la señal instalada, vea figura 3-6.
El cable del interfase de la máquina suministra una señal para verificar que se ha instalado al cable
adecuadamente. Es necesario dar continuidad por medio del conectores 3 y 22 de manera que no se
interrumpa la señal.
Instale un cable de puente en el CNC para proporcionar continuidad entre los conectores 3 y 22 cuando el
cable de interfase de la máquina esté instalado en el receptáculo CNC.
2
1 2 3
20 21 22
1
3
THC.86

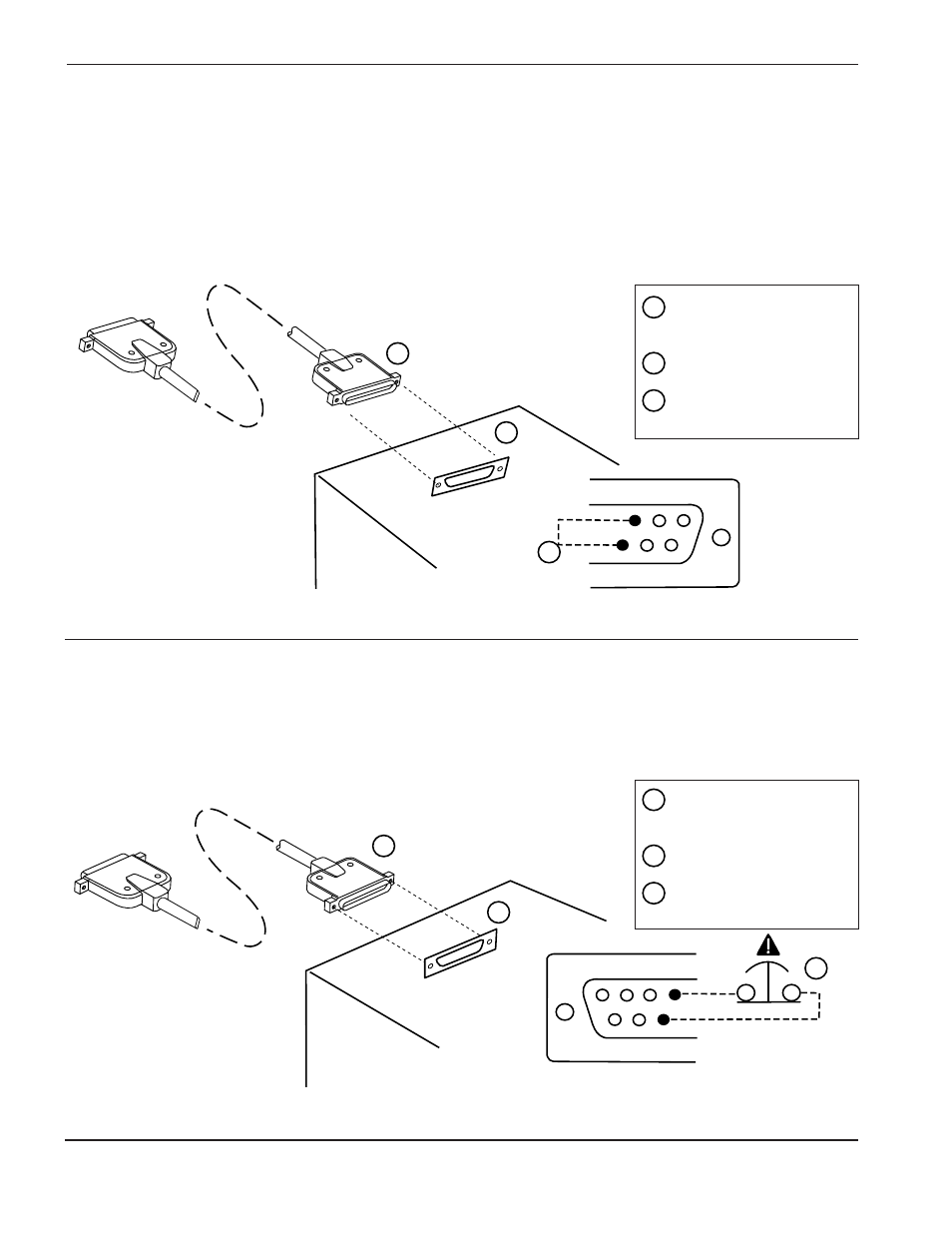

Figura 3-6 Señal de cable instalado CNC
Cable del interfase de la
máquina
Receptáculo CNC
Alambre de puente,
lo suministra el cliente 3
2
1
2. Señal de parada de emergencia, vea figura 3-7.
El cable de interfase de la máquina da una señal para la parada de emergencia. Es necesario proporcionar
continuidad por medio de los conectores 16 y 35 para no interruptir la señal.
Instale un interruptor, normalmente cerrado, en el CNC para dar continuidad entre los conectores 16 y 35
cuando el cable de interfase de la máquina se instale al receptáculo CNC.
16 17 18
35 36 37
19
3
2
1
THC.85
Figura 3-7 Señal de parada de emergencia CNC
Cable del interfase de la
máquina
Receptáculo CNC
Interruptor para detener,
lo suministra el cliente 3
2
1
