MODO DE OPERAR
6/3/99
Command THC ( Robótico) Manual de instrucciones 4-9

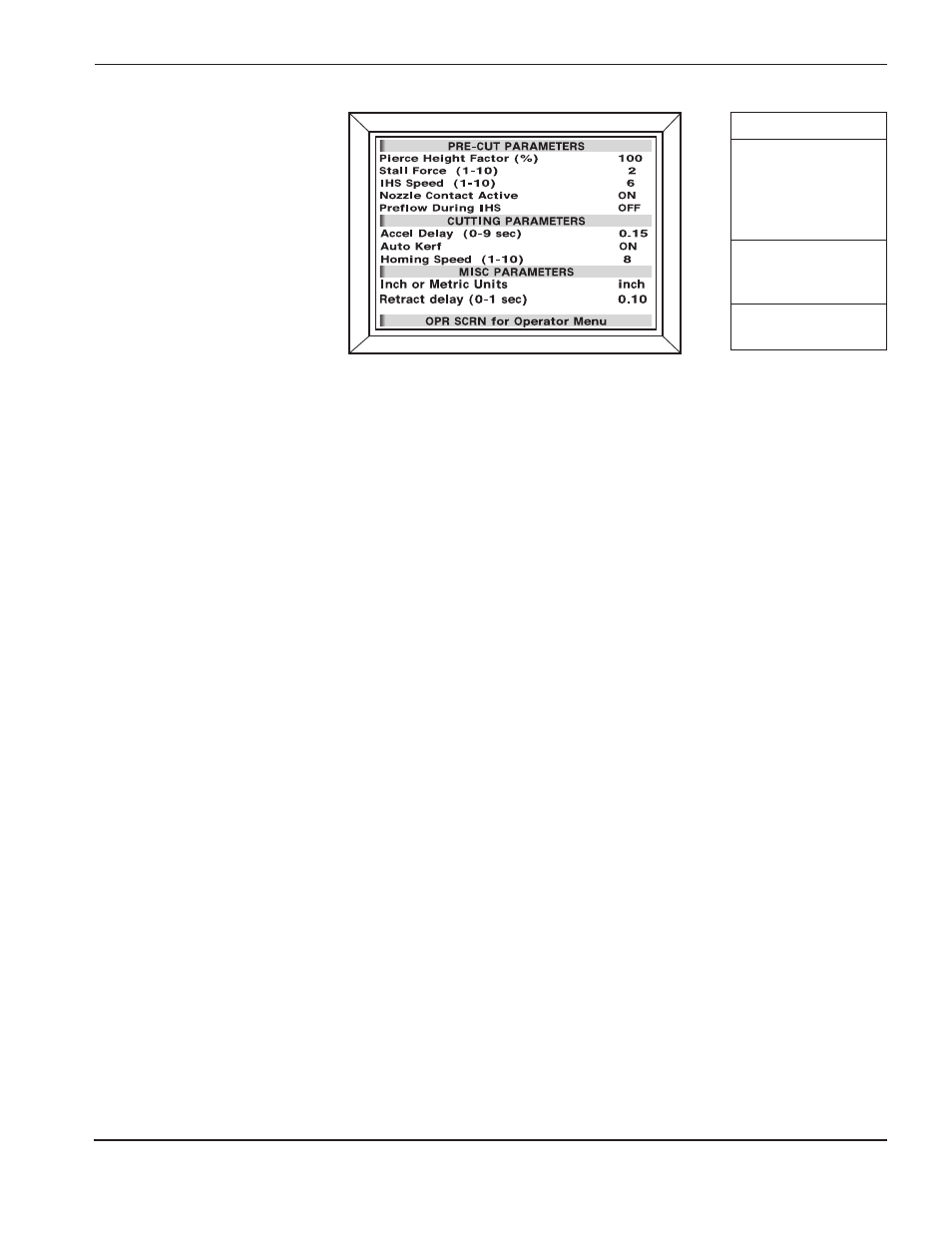

Pantalla de configuración A
Un valor porcentual que se utiliza para calcular la altura de perforado.
Durante un ciclo de corte normal, la antorcha se mueve hacia abajo y detecta
la pieza a cortar: luego se retracta hasta la altura de perforado (altura de corte
establecida x factor de altura de perforado). En este punto, el THC emite una
señal “Start” (comenzar) al sistema de plasma y espera recibir una señal
“Transfer” (transferir).
Vea Determinación del factor de altura de perforado, más adelante en esta
sección.
Pierce Height Factor
Factor de altura de perforado
Determina la fuerza hacia abajo del alzador durante el ciclo de IHS. Este valor
debe equilibrar la velocidad de IHS, la precisión y la capacidad de carga del
alzador. Normalmente se establece este valor a la fuerza más baja que pueda
mover el alzador a la velocidad de IHS de manera confiable. Este valor
resultará en la menor deflección de la placa y la mayor precisión de IHS.
Esta detección de fuerza limitada de detención es el modo de refuerzo del de
detección de placa por contacto óhmico. Si el contacto óhmico de la boquilla
está desactivado, el sistema utilizará la detección de fuerza limitada de
detención en forma predeterminada.
El uso de la detección por fuerza de detención no es tan preciso como la
detección por contacto óhmico. Quizás el usuario deba incrementar los
valores de altura de corte establecida y/o de factor de altura de perforado para
compensar por la deflección de la placa.
Gama del punto de fijación: Valor relativo entre
1 (mínimo) y 10 (máximo)
Stall Force
Fuerza de detención
Determina la velocidad de bajada del alzador durante el ciclo IHS. Este valor
debe equilibrar la velocidad del alzador y la precisión de IHS.
Nota: La precisión de IHS mejorará a velocidades más bajas. Si se
utilizan velocidades excesivas, la punta de la antorcha podría
dañarse y empeorar la precisión de IHS.
Gama del punto de fijación: Valor relativo entre
1 (mínimo) y 10 (máximo)
IHS Speed
Velocidad de IHS
Rango
50% – 300%
1 – 10
1 – 10
ON - OFF
ON - OFF
0 – 9 seg
ON - OFF
1 – 10
Pulg. o mm
0 – 1 seg
